組態王：小車移動控制

一、界面展示

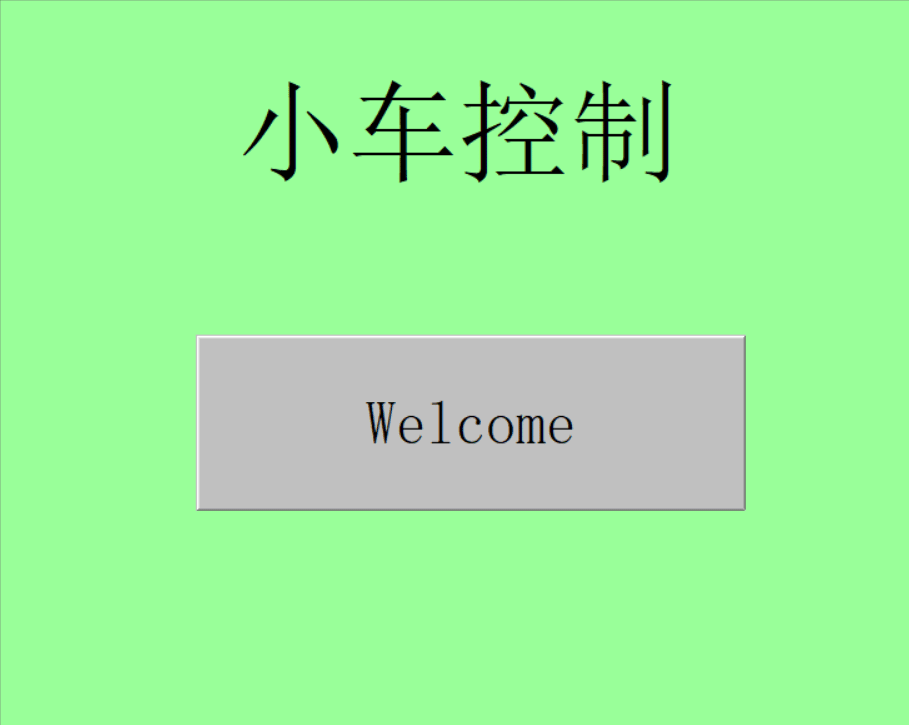

1.主畫面

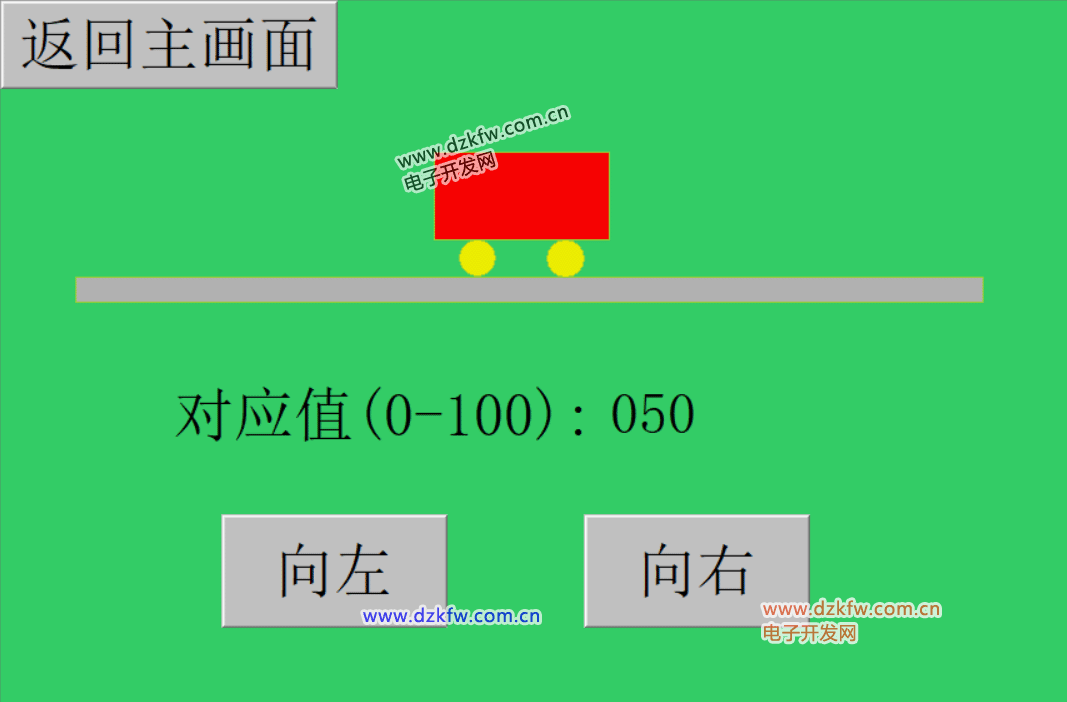

2.監控畫面


二、操作展示
1.主畫面 按下welcome可進入 監控畫面
配置方法：
①在主畫面畫一個按鈕。

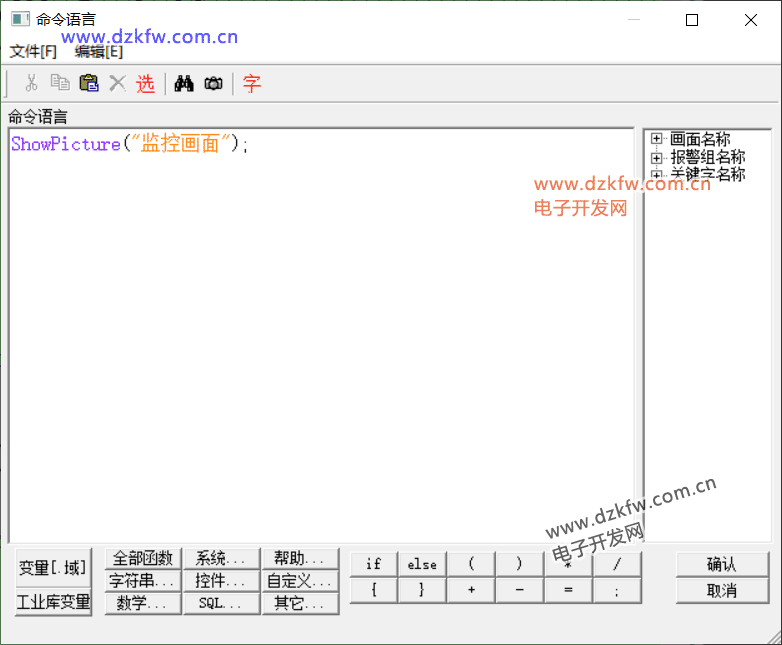

②雙擊按鈕，選擇命令語言連接的“按下時”，輸入”ShowPicture(“監控畫面”);”。


2.監控畫面 按下welcome可進入 監控畫面
配置方法：
①在監控界面畫一個按鈕。

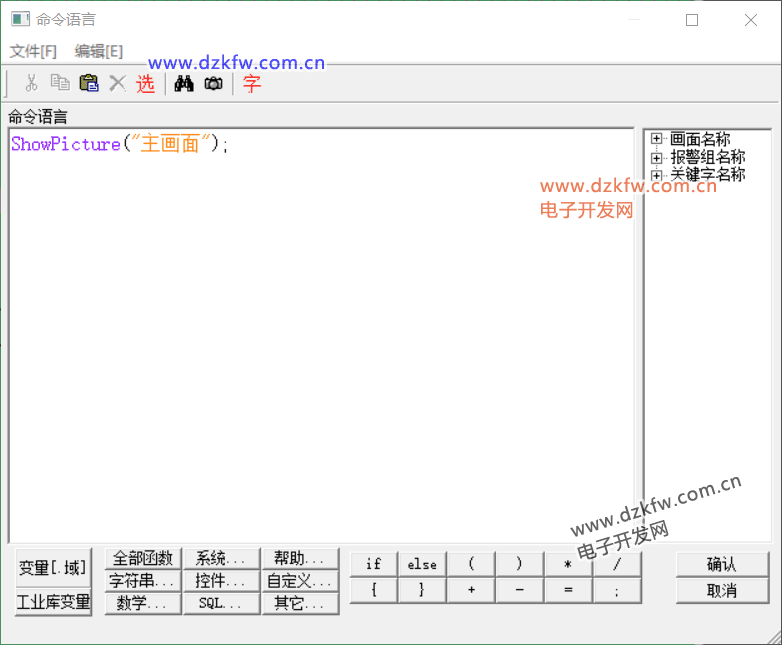

②雙擊按鈕，選擇命令語言連接的“按下時”，輸入”ShowPicture(“主畫面”);”。


3.監控界面按下向左或者向右，小車就會有相應的移動
配置方法：

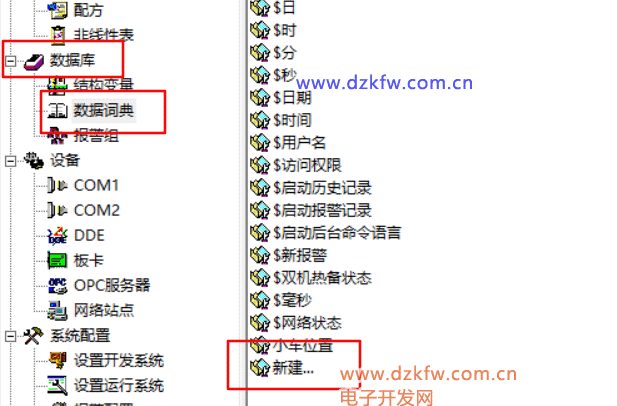

①在explorer界面單擊“數據庫”下面的“數據詞典”。


②而后點擊”新建”，變量名為“小車位置”，變量類型選為“內存整數”。設置最小值為“0”，最大值為“100”，初始值為“50”。

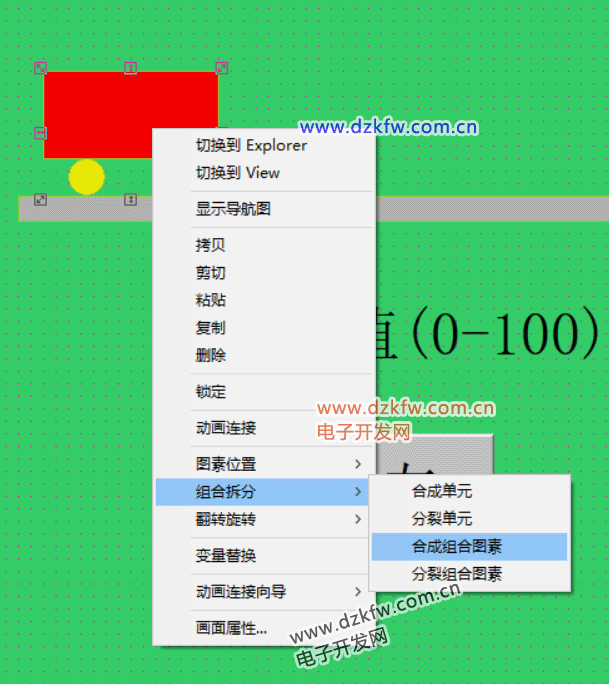

③畫一輛小車，選中小車的各個部件，右鍵選擇“組合拆分”中的“合成組合圖素”。

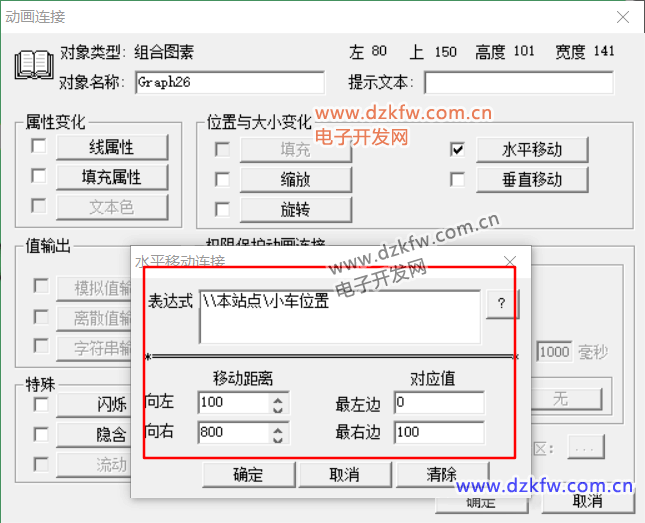

④雙擊”小車”，選中“水平移動”，設置表達式為“\本站點\小車位置”。設置移動距離為“100”和“800”

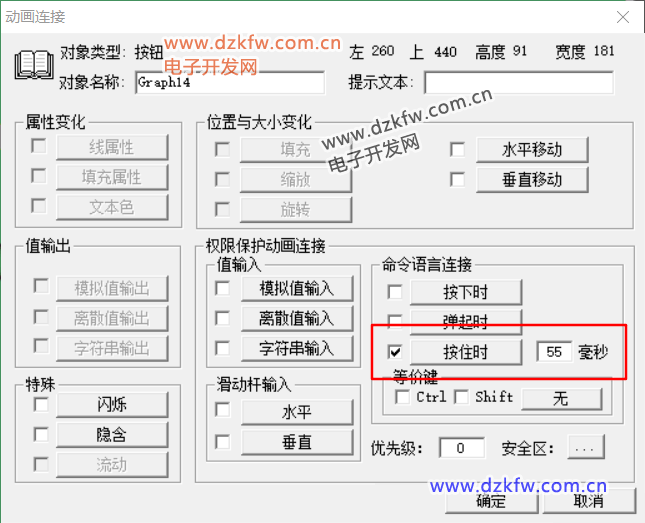

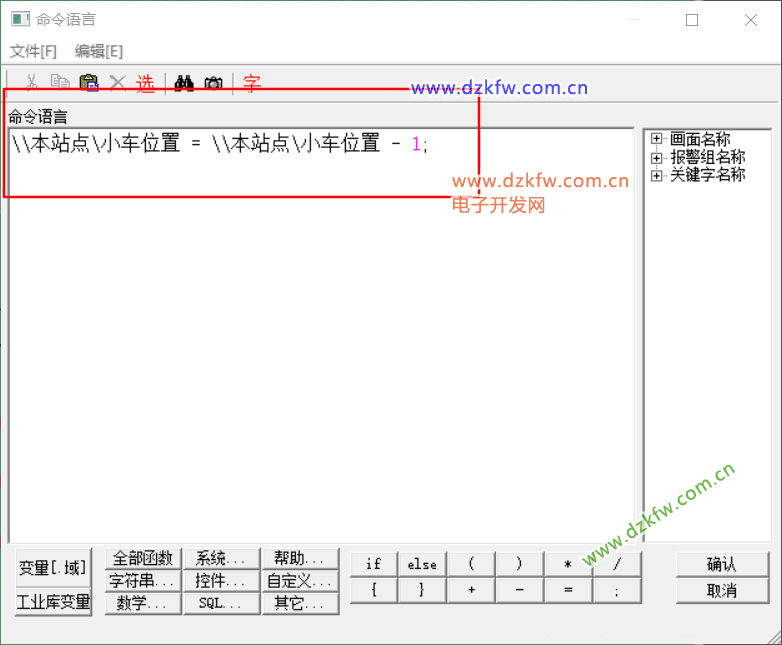

④畫”向左”、”向右”兩個按鈕，分別雙擊按鈕，選擇命令語言連接的“按住時”，分別輸入”\本站點\小車位置 = \本站點\小車位置 - 1;");”和“\本站點\小車位置 = \本站點\小車位置 + 1;”，另外再將“按住時”后面的時間改為“55”毫秒。

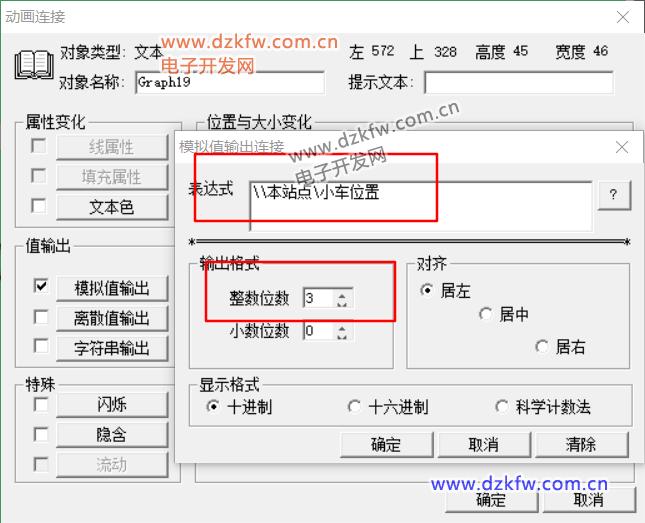

⑤新建文本，雙擊文本，選中值輸出下的模擬值輸出，設置表達式為“\本站點\小車位置”，設置輸出格式下的整數位數為“3”。

⑥保存

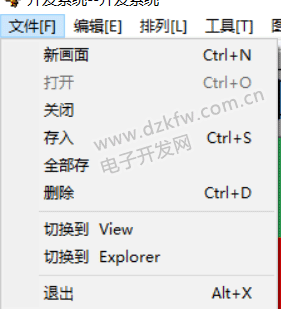

點擊右上角“文件”中的“全部存”。
點擊右上角“文件”中的“切換到View”。

此時就可以看到“運行系統界面”，并可以執行相應的操作了。

文件鏈接：https://pan.baidu.com/s/1mvMx_vCcMqFGHO-ddyxB7g
提取碼：1234
