NPN和PNP型傳感器接線及三線制和兩線制的區別

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-12-12
說明:如果傳感器本身沒有加電阻,那么外接電阻不可省,
工作原理:PNP傳感器,當傳感器不動作時,4端子的電壓時0V,當傳感器動作時,由于外接電阻的存在,4端子的電壓就是24V。

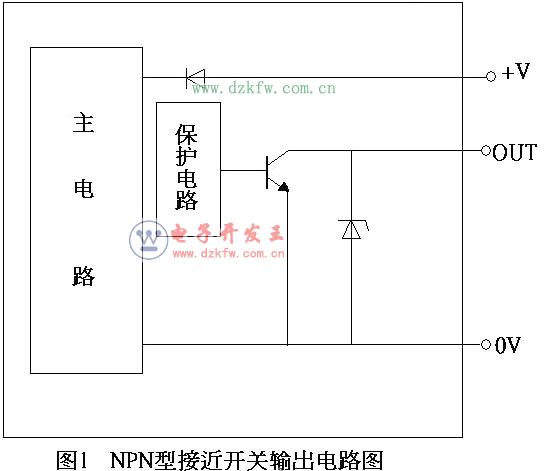

NPN傳感器,當傳感器不動作時,4端子的電壓是24V,當傳感器動作時,由于外接電阻的存在,4端子的電壓就是0V。

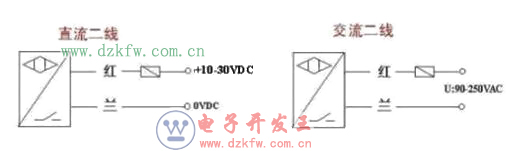

對于兩線制的接近開關,相當于一個開關,并且能感應金屬或非金屬的接近,一般用的原理是霍爾效應,三線制相當于有兩個輸出端,一個常閉,一個常開,當有物體接近時,狀態會發生變化,一般我們只用一端就可以了,兩線制比三線制的壓降要大得多,所以使用時要注意負載的最小電壓是多少,兩線制開關使用時必須經過負載(繼電器線圈,plc數字量模塊等),不然會短路燒掉。接近開關里面是一個磁敏電阻,當它接近金屬電阻阻值就變小導通,兩線的回路中必須帶它允許電流的負載后,才接到電源中去,絕對不允許不帶負載接電源。


三線制的兩線接電源,一線輸出,分為NPN和PNP兩種,NPN型輸出低電平,PNP輸出高電平,兩線制接近開關內部是感應二極管,三線制接近開關內部是感應三極管,


三線制為兩根線接DC24電源,另外一根接信號線(棕正藍負黑信號),兩線制則是一根接DC24V正,另一根為信號線,

Tags:NPN,PNP,傳感器接線,三線制,兩線制
