一、實現功能介紹 利用PT100鉑熱電阻進行溫度模擬量采集。

 二、硬件設備

1、PT100鉑電阻；

2、溫度變送器；

3、FX3U-4AD。

三、軟件 所需軟件：GX Work2。

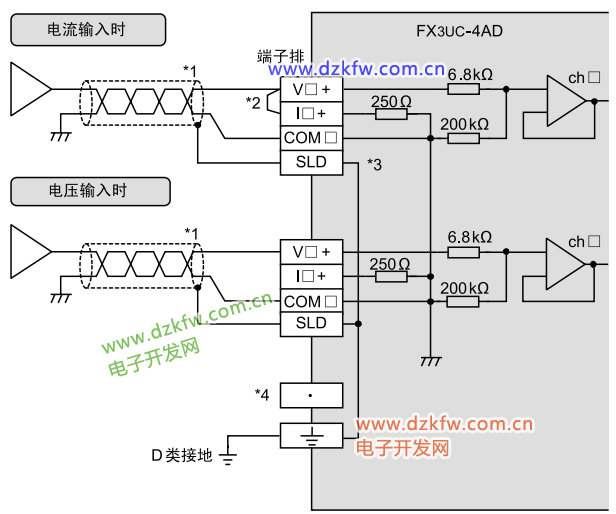

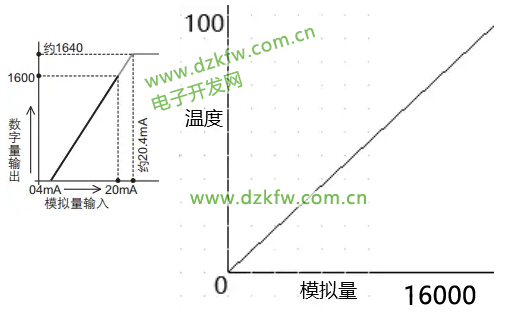

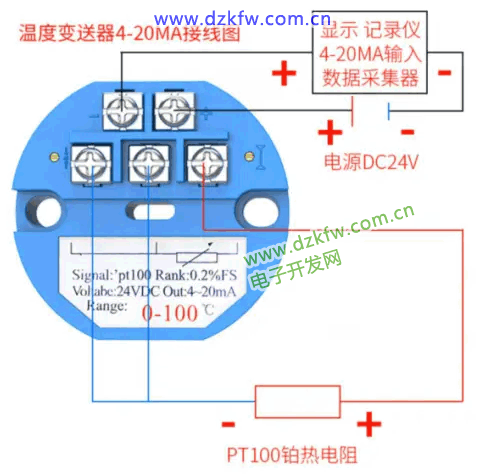

四、    三菱PLC模擬信號采集分析 分析：利用PT100鉑熱電阻進行溫度模擬量采集，是要先把電阻信號通過變送器轉換成4-20mA的電流信號，將電流信號傳送到模擬量采集模塊，本案例采用的是FX3U-4AD模塊，傳感器的測溫范圍是0-100度，對應的模擬量我們選用模式3（4mA～20mA→0～16000），1度對應的模擬量為160，系數為160。

先定義采集模擬量信號類型，定義將數據傳送到目標寄存器，還要設置采樣平均次數，數字濾波，減少外部干擾。

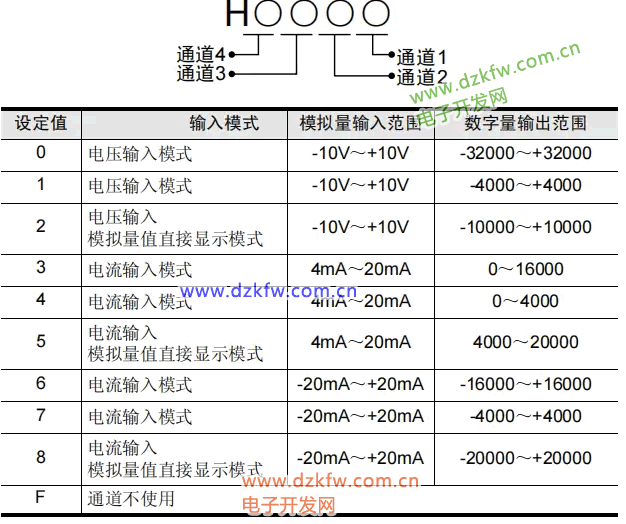

2、輸入模式說明

設定通道模式常用模式有(電壓輸入，-10V～+10V→-32000～+32000)，(電流輸入，4mA～20mA→0～16000模式)。

3、平均采樣次數說明

模塊采集到數據是一個運算周期出一個結果采樣頻率就是PLC的運算周期，這樣的話模塊讀取的數字量跳動很大，尤其在模擬量信號受到干擾的時候，獲得的數值不穩定不利于我們的控制，因為需要使用到平均值代替。

平均次數就是我們這里說的采樣頻率，也就是多少個周期求取一個平均值。

4、數字濾波說明

數字濾波技術是指在軟件中對采集到的數據進行電磁兼容消除干擾的處理。一般來說，除了在硬件中對信號采取抗干擾措施之外，還要在軟件中進行數字濾波的處理，以進一步消除附加在數據中的各式各樣的干擾，使采集到的數據能夠真實的反映現場的工藝實際情況，能夠滿足一般的數據處理需要。

將采集數據傳送出來將4AD中輸入的模擬量數據保存到可編程控制器的數據寄存器(D0～D3)中。

5、程序案例
