關鍵字：555集成電路制作全自動充電器制作

本文介紹的全自動充電器，可以對鎳鎘或鎳氫電池充電，充電時只要設定電池充電電壓的上、下限，充電器便能自動給電池充電。

電路原理

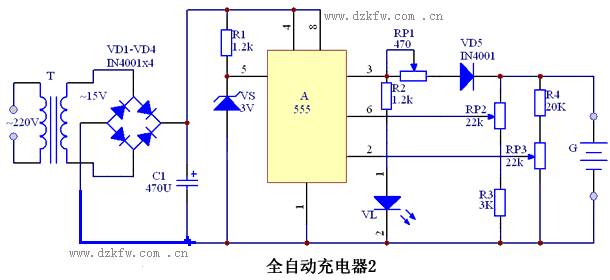

　　全自動充電器的電路如下圖所示，充電器主要由RS觸發器、充電電壓上、下限設定電路及電源電路組成。

　　RS觸發器由555時基電路A組成，內部的兩個比較器的基準電壓由5腳外接的穩壓管VS提供，所以電路的復位電平為VS的穩壓值即3V。充電電壓上限值設定電路由電位器RP2及電阻R3組成；充電電壓下限值設定電路由電位器RP3及電阻R4組成。電路電源由變壓器T降壓、二極管VD1～VD4橋式整流和電容C1濾波后供給。
　　充電時應根據待充電池G的節數和電池的種類，調節RP3以設定充電的下限電壓，調節RP2設定充電的上限電壓。這樣，當電池G電壓不足時，RP3滑動端即時基電路2腳電平小于V5/2（這里的V5指時基電路5腳的電平，即VS的穩壓值3V）時，時基電路A置位，3腳輸出高電平經RP1、VD5向G充電，同時VL發光指示。當G電量充足時，RP3的滑動端即時基電路6腳電平大于V5，時基電路復位，3腳輸出低電平，充電停止，同時VL熄滅。調節RP1則可調整電池G的充電電流的大小，應根據所充電電池的性質而定，如充普通5號鎳鎘電池，充電電流一般可調整在50mA左右。二極管VD5的作用是防止停止充電后，電池G向時基電路反灌電流。本電路可用于2～8節5號鎳鎘或鎳氫電池充電。

元件選擇
　　VD1～VD5選用IN4001等硅整流二極管。VS選用3V、1/2W穩壓二極管，如UZ-3.0B、IN5226型等。VL選用普通紅色發光二極管。RP選用2W線繞電位器；RP2、RP3選用普通小型合成碳膜電位器，如WH5型等；R1～R4均選用1/8W碳膜電阻器。C1選用CD11-25V型鋁電解電容。T選用220V/15V、5VA小型優質電源變壓器。
                        4節5號鎳鎘電池充電
本文介紹的全自動充電器，可以一次對4節5號鎳鎘電池充電，電池充足電后，電路能自動停充。

電路原理

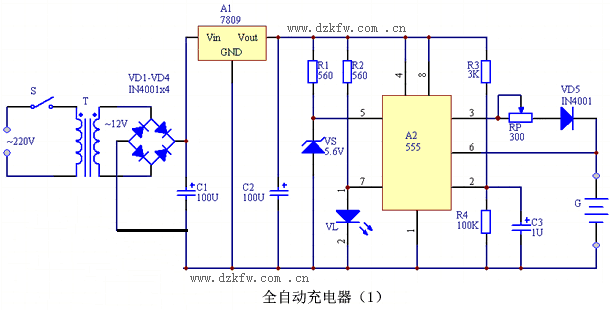

　　全自動鎳鎘電池充電器的電路如下圖所示，充電器主要由電源電路、電壓比較器及指示電路等組成。


　　電路電源由變壓器T降壓、二極管VD1～VD4整流、三端穩壓集成塊A1穩壓及電容C1、C2濾波后供給，電路通電后可輸出穩定的9V直流電壓供充電器使用。
　　電壓比較器由時基電路A2組成，在它的控制端5腳接有一個穩壓二極管VS（穩定電壓5.6Ｖ），所以將電路的復位電平定位在5.6Ｖ。發光二極管VL為充電指示器。
　　1節5號鎳鎘電池正常工作電壓為1.2V，充電終止電壓為1.4V左右。G為4節待充的鎳鎘電池，所以充電終止電壓為4×1.4V=5.6V。將電池裝入充電支架后，合上電源開關S，便可開始充電。電路工作過程：由于電容C3兩端電壓不能突變，剛通電時，A2的2腳為低電平，A2被觸發置位，3腳輸出高電平，此高電平經電位器RP、二極管VD5向電池G充電，改變RP值可以調節充電電流的大小。此時A2的7腳被懸空，VL發光指示電路在充電。隨著充電不斷進行，G兩端電壓逐漸升高，當升至5.6V時，A2復位，3腳輸出低電平，充電自動終止，同時A2內部放電管導通，7腳輸出低電平，VL熄滅表示充電結束。

元件選擇
　　A1選擇LM7809型三端穩壓集成塊，應為其加裝鋁質散熱片。VD1～VD5選用IN4001型硅整流二極管。VS選用5.6V、1/2W穩壓二極管，如UZ-5.6B、IN5232型等。VL選用普通紅色發光二極管。RP選用2W線繞電位器，R1～R4均選用1/8W碳膜電阻器。C1選用CD11-25V型鋁電解電容，C2、C3為CD11-16V型鋁電解電容。S選用普通1×1電源小開關。T選用220V/12V、5VA小型優質電源變壓器。
