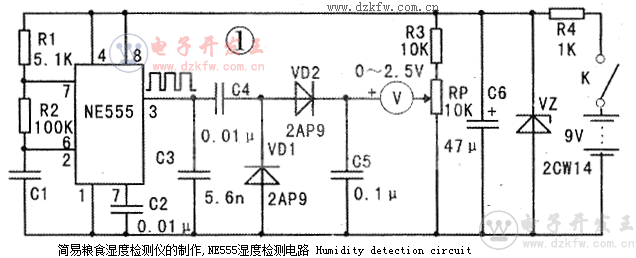

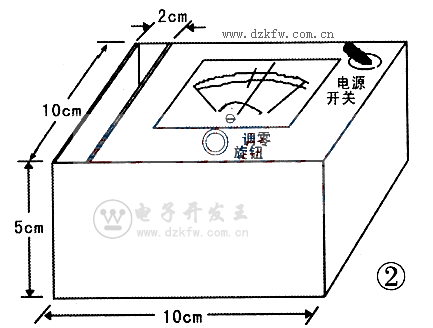

該糧食濕度檢測儀外形見圖2。其外殼可用厚5mm硬質塑料或三夾板粘合，其尺寸見圖中所注。平板電容傳感器C1兩平板均用高4.5cm、寬9cm厚2mm的紫銅板或黃銅板豎直立在盒的左側，并加以固定。兩極板相距2cm，在兩極板底部下角分別焊一單股絕緣導線作為電容C1引出線(引出線應在盒底預留的線槽中經過，儀器制作完成后再將線槽用環氧樹脂膠敷平)。電壓表可用85C1型方形電壓表，量程±2.5V。如果找不到這樣的電壓表，也可用±100μA電流表改制。檢測儀電路元件參數見圖1所注．電阻R1-R3均采用l／8W金屬膜電阻．R4采用2W金屬膜電阻。電容C2～C4均采用耐壓160v瓷介電容，整流管VD1、VD2最好采用高頻鍺檢波二極管2AP9，這是因?yàn)樗�的管壓降只�?.2V，有利于提高檢測靈敏度。如果找不到這樣的二極管，也可用鍺高頻三極管3AG11、3AG14等的發射結代替。為了保證檢測儀使用壽命，調零電位器RP，應選用1W實心電位器，電源開關K可選用撥動式小型鈕子開關。除電壓表、調零電位器及電源開關安裝在表盤上，電池安裝在盒內一側外，其余元件均可利用電壓表、電位器引腳作為支架，用各元件引腳采用搭棚法進行焊接。由于檢測儀并不是經常使用，且耗電量不足20mA．電源可采用9V迭層電池。檢測儀制作完后，可通電進行調試。首先調節調零電位器RP使電壓表指針正好停在表盤正中“0”位置，然后，在平板電容傳感器C1兩平板間倒人濕度恰好合格的糧食樣品，這時電壓表指針應有一定偏角(即電壓表會有一定讀數)。然后在電壓表零至這一電壓值，電壓表指針?biāo)��?jīng)過的表盤弧線上用綠色記號筆將這一弧線涂成綠色(弧線寬度為2mm)，接著在這弧線右側的延長線上，用紅色記號筆將該弧線延長線涂成寬2mm、弧長約1.5cm的紅色弧線。并在弧線末端寫上這一糧食的名稱。在檢測糧食濕度時，若電壓表針到達紅色弧線區域，則表示被檢糧食濕度不合格。若電壓表指針在綠色弧線區域內，則表示被檢糧食濕度合格。按照上述同樣的辦法，在電壓表指標上其他糧食的色線。整個制作調試工作即告結束。由于電池電壓、大氣濕度．環境溫度等因素會對測量結果帶來影響，故每次測量前必須先進行電壓表校準調零。
