LED環形閃爍器的制作,LED lantern

關鍵字：CD4017,LED閃爍電路

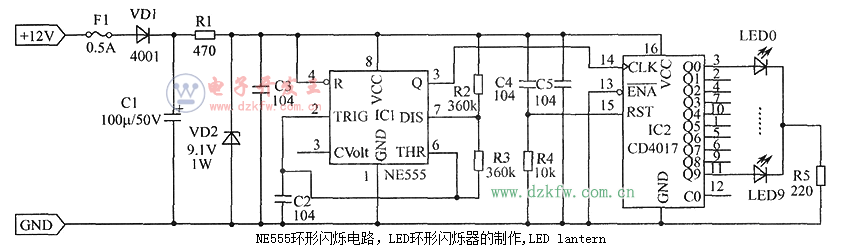

    如圖所示為環形閃爍器，主要由NE555、CD4017及外圍電路組成。其中NE555構成多諧振蕩器，其3腳輸出的方波控制CD4017譯瑪輸出端移位輸出逐個點亮LED，從而使LED環形閃爍。如圖所示線路閃爍頻率約1.5Hz，工作電流小于50mA。

    元器件選擇：IC1選擇555時基電路，IC2選擇CD4017集成電路。除R1選用(1／2)W金屬膜電阻外，其余選用(1／4)W電阻，LED0～LED9可選聲Φ5mm超高亮或特高亮紅色發光管。其他元器件如圖所示。
