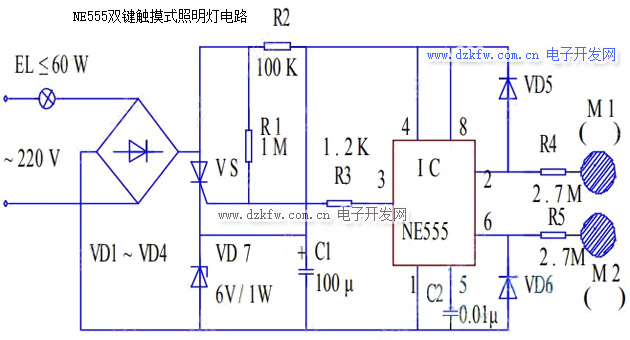

本電路圖使用兩個觸摸電極片，分別代替在實際生活中的開和關控制。雙觸摸式照明開關電路如圖1所示。VS與VD7構成了開關回路。當人觸摸到M1（開）電極片時，人體通過R4、VD5整流后給ICNE555集成電路的2腳一個低電平信號（此時IC NE555集成電路接為RS觸發器），輸出腳3輸出高電平，通過R3后觸發VS的門極，VS導通，電燈點亮。當人觸摸到M2（關）電極片時，人體通過R5、VD6整流后給ICNE555集成電路的6腳一個低電平信號，輸出腳3輸出低電平，R1提供的正向觸發電壓被R3通過集成電路的3腳對地短路，VS失去觸發電壓，當交流過零時即關斷，電燈熄滅。

一、元器件選擇
       IC選用NE555型集成電路；VS選用2N6565型普通塑封小型單向晶閘管；VD1~VD4選用IN4007硅整流二極管；VD7選用6.2V、1W2CW105硅穩壓二極管；VD6、VD7選用IN4148型硅開關二極管；R1~R5均選用RTX—1/8W型碳膜電阻器；C1選用CD11—16V型電解電容；C2選用C＇I＇I型瓷介電容器。
二、制作與調試方法
       本電路結構簡單、使用方便，只要焊接正確，選用元件正確都能正常工作。由于本電路負載的能力受到穩壓管VD7的限制，所以負載的功率不宜大于60W。
