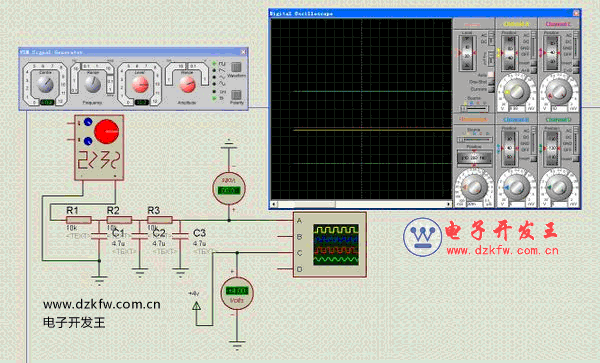

如下圖是我隨便畫的仿真圖和仿真結果，我的目的是想看看PWM啵（信號發生器產生）經過低通濾波后的信號大小和波形，但是仿真結果什么都出不來 不知道哪錯了呢，為什么PWM那路的連個電壓信號都毛，4V那個電源信號是我接出來比較的，但是接入示波器一樣跟沒接一樣，為什么呢

Proteuse 使用示波器
進行電路仿真的時候，經常要用到示波器來觀查各種信號的波形，下面我們一起來學習如何在proteuse professional 中使用仿真示波器.
單擊 虛擬儀器（virtual instruments）
并選擇示波器，添加到工作區中，此示波器共有兩路分別是A 和B 。即可以同時顯示兩路信號的波形，在這里我們只用到一路A，我們使用信號發生器發出正弦波，并連線到A點。這樣示波器就可以顯示該點的波形了。

連好線之后，單擊運行就會彈出示波器界面，雖然是示虛擬示波哭，但它跟我們真實的示波器幾乎全完一樣，我們只要按照實際示波器的調試方法就可以觀察到波形。
用鼠標改變掃描時間的指針位置，就可以改變掃描時間，同理改變其它參數時也一樣。調試原理跟真實示波器一樣。

注意：如果我們第一次運行，會自動彈出示波器。然而我們關閉示波器之后，第二次運行時示波器并沒有自動彈出來。此時如何才能看到示波器呢？？？
首先運行仿真，確保是在運行狀態下
單擊菜單欄上的 Debug 菜單 選擇VSM Oscilloscope
這樣就可以看到示波器了，你可能用到多個示波器，為了切換顯示不同的示波器可以在Debug菜單下選擇相應的示波器即可。
