紅外線檢測器主要用于判斷紅外遙控器是否正常工作,其電路如圖所示。當紅外光敏接收管VT1感受到紅外遙控器發出的紅外信號時,SM9100的②腳電位大于或等于0.7V,⑨腳會輸出音頻信號。該信號經VT2放大和T升壓后,推動壓電蜂鳴器HTD發出較大的音響,同時LED發光二極管也發光指示。C1及RP1為振蕩器外接阻容元件,振蕩頻率可在0.1Hz~2kHz之間變化。

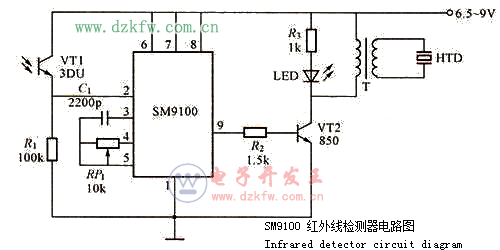

 SM9100 紅外線檢測器電路圖 Infrared detector circuit diagram
