幾例常見光耦電路

光電耦合器具有體積小、使用壽命長、工作溫度范圍寬、抗干擾性能強．無觸點且輸入與輸出在電氣上完全隔離等特點，因而在各種電子設備上得到廣泛的應用．光電耦合器可用于隔離電路、負載接口及各種家用電器等電路中．下面介紹最常見的應用電路．

1.組成開關電路


圖1電路中，當輸入信號ui為低電平時，晶體管V1處于截止?fàn)顟B(tài)，光電耦合器B1中發光二極管的電流近似為零，輸出端Q11、Q12間的電阻很大，相當于開關“斷開”；當ui為高電平時，v1導通，B1中發光二極管發光，Q11、Q12間的電阻變小，相當于開關“接通”．該電路因Ui為低電平時，開關不通，故為高電平導通狀態．同理，圖2電路中，因無信號(Ui為低電平)時，開關導通，故為低電平導通狀態．


2．組成邏輯電路


圖3電路為“與門”邏輯電路。其邏輯表達式為P=A．B.圖中兩只光敏管串聯，只有當輸入邏輯電平A=1、B=1時，輸出P=1．同理，還可以組成“或門”、“與非門”、“或非門”等邏輯電路．

3．組成隔離耦合電路

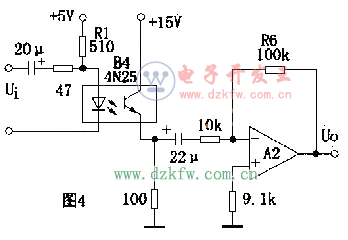

電路如圖4所示．這是一個典型的交流耦合放大電路．適當選取發光回路限流電阻Rl，使B4的電流傳輸比為一常數，即可保證該電路的線性放大作用。

4．組成高壓穩壓電路

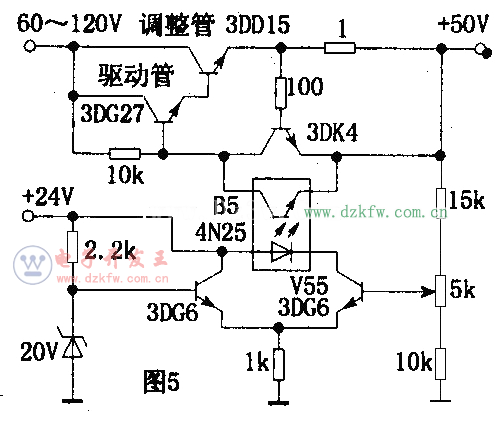

電路如圖5所示．驅動管需采用耐壓較高的晶體管(圖中驅動管為3DG27)。當輸出電壓增大時，V55
的偏壓增加，B5中發光二極管的正向電流增大，使光敏管極間電壓減小，調整管be結偏壓降低而內阻增大，使輸出電壓降低，而保持輸出電壓的穩定．

5.組成門廳照明燈自動控制電路

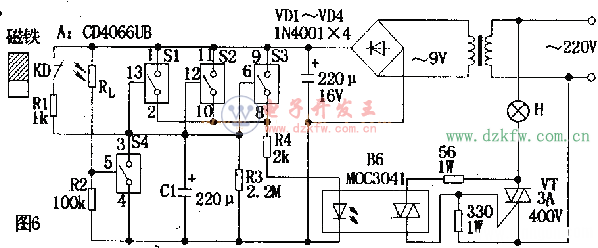

電路如圖6所示。A是四組模擬電子開關（S1~S4）：S1，S2，S3并聯（可增加驅動功率及抗干擾能力）用于延時電路，當其接通電源后經R4，B6驅動雙向可控硅VT，VT直接控制門廳照明燈H；S4與外接光敏電阻Rl等構成環境光線檢測電路。當門關閉時，安裝在門框上的常閉型干簧管KD受到門上磁鐵作用，其觸點斷開，S1，S2，S3處于數據開狀態。晚間主人回家打開門，磁鐵遠離KD，KD觸點閉合。此時9V電源整流后經R1向C1充電，C1兩端電壓很快上升到9V，整流電壓經S1，S2，S3和R4使B6內發光管發光從而觸發雙向可控硅導通，VT亦導通，H點亮，實現自動照明控制作用。房門關閉后，磁鐵控制KD，觸點斷開，9V電源停止對C1充電，電路進入延時狀態。C1開始對R3放電，經一段時間延遲后，C1兩端電壓逐漸下降到S1，S2，S3的開啟電壓（1.5v)以下，S1，S2，S3恢復斷開狀態，導致B6截止，VT亦截止，H熄來，實現延時關燈功能。
