家用花盆自動淋水器,Automatic sprinklers

關鍵字：自動澆水電路

作者：張陳碭

    眾所周知，絕大多數家里陽臺一般都種有一些花花草草，平時還能按時淋水，但如果因為出差或旅游外出時，尤其是較長時間，又要照顧這些花花草草，總要麻煩鄰居或親戚，很不方便。為此筆者制作了一款適合上述情況，主人不在家里也能自動對花草淋水的設備——家用花盆自動淋水器。    ．

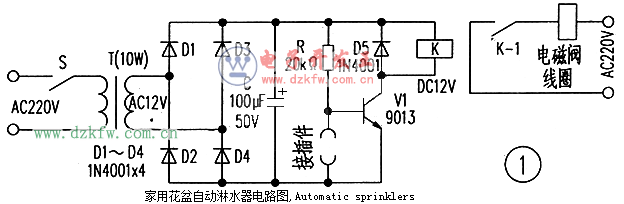

電路工作原理圖如圖1所示，電路電源通過變壓器將市電220v變?yōu)?2v交流電，再通過D1～D4四個二極管整流，電解電容C濾波成直流后供電。電路中三極管V1、電阻R、直流繼電器線圈組成一個基本控制電路，只要產生直流電，三極管V1基極通過電阻R獲得基極偏置電流，使得三極管集電極和發射極飽和導通，直流繼電器線圈K得電，直流繼電器常開開關K-1閉合，電磁閥線圈得電，水通過水管流八花盆。當花盆水達到一定量時，也就是接在接插件的探針因為水短路，將三極管V1基極電流短路，三極管進入截止狀態，直流繼電器線圈斷電失電，直流繼電器常開開關K-1斷開，進水電磁闊斷電停止花盆供水，只要花盆的水蒸干，三極管因為探針斷路再次進人飽和狀態，如此不斷循環，達到自動淋水目的。

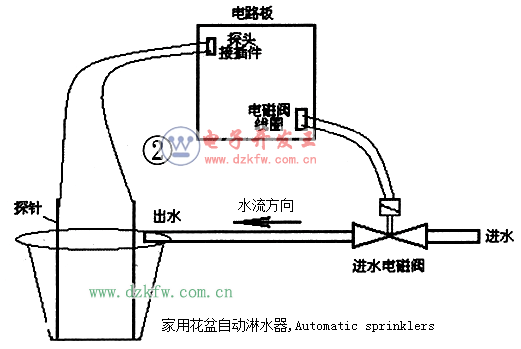

    電路元件選用：電源開關選取帶開關插座的面板上的開關，交流電源變壓器可以選用功率10w、220V／12V的變壓器，二極管D1～D5選用IN4001，電容C選用100μF／50V電解電容，電阻R為20kΩ、1／8W，三極管為9013，直流繼電器選用線圈耐壓12V普通直流繼電器就行，進水電磁閥選洗衣機進水電磁閥，探針可以用1mm2銅線代替。自動淋水器安裝如圖2所示。

自動淋水器安裝注意事項：

1．探針要插八花盆底部。

2．多個花盆使用時可以將探針串聯使用，進水管用軟膠管，在對應花盆的位置開個小孔，保證有水流過時能有水流入花盆。

3．進水管、相關線材要做好固定。

4．因為般是在陽臺淋水，電路板要做好防水處理。
