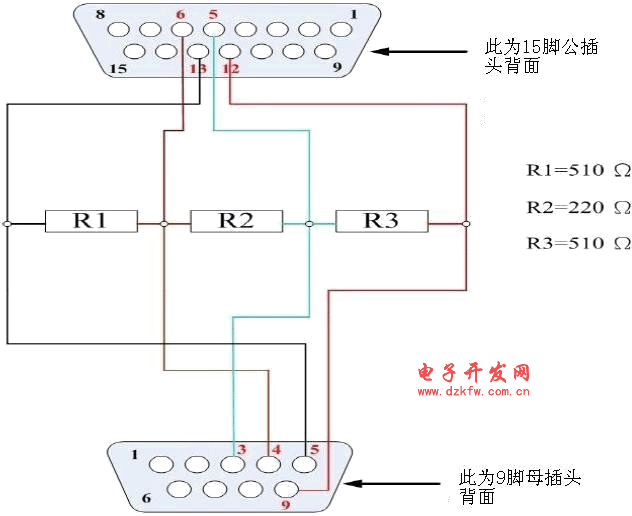

RS232 TO RS485 連接口電路圖介紹：
1、 15 PIN公接頭第5腳、第6腳為，I/O E、I/O F；第12腳、第13腳為，+5V Out、Ground。
2、 9 PIN母插頭第3腳、第4腳為，RS-485B、RS-485A；第5腳、第9腳為Ground、+5V。
3、 將電阻依上圖接至最后一顆裝置之接頭上(焊接電阻時，請勿直接焊在接頭上)。
4、 使用RS485聯(lián)機時，需先使用RS232通訊至馬達，寫入以下程序方可執(zhí)行
RS485聯(lián)機功能，程序代碼如下：
SADDR1
OCHN(RS4,1,N,9600,1,8,C)
END
最后再搭配RS-232 轉RS-485轉換器即可通訊。
