正電壓的用處不用我說了，在電子電路中我們常常需要使用負的電壓，比如說我們?cè)谑褂眠\(yùn)放的時候常常需要給他建立一個負的電壓。下面就簡單的以正5V電壓到負電壓5V為例說一下他的電路。

通常我需要使用負電壓時一般會選擇使用專用的負壓產生芯片，但這些芯片都比較貴比如ICL7600,LT1054等等。哦差點忘了MC34063了這個芯片使用的最多了，關于34063的負壓產生電路我這里不說了 在datasheet中有的。下面請看我們?cè)趩纹瑱C(jī)電子電路中常用的兩種負壓產生電路。

現在的單片機有很多都帶有了PWM輸出，我們?cè)谑褂脝纹瑱C(jī)的時候PWM很多時候是沒有用到的用他輔助產生負壓是不錯的選擇。

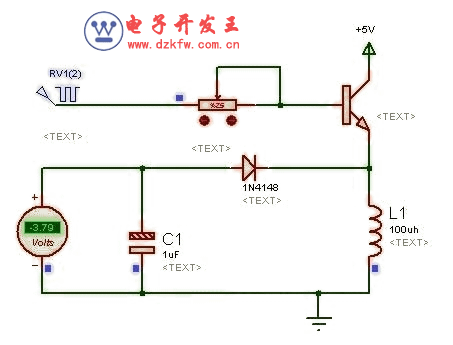

上面的電路是一個最簡單的負壓產生電路了。他使用的原件是最少的了 我們只需要給他提供1kHZ左右的方波就可以了 ，相當?shù)暮?jiǎn)單。這里需要注意這個電路的代負載能力是很弱的，同時在加上負載后電壓的降落也比較大。

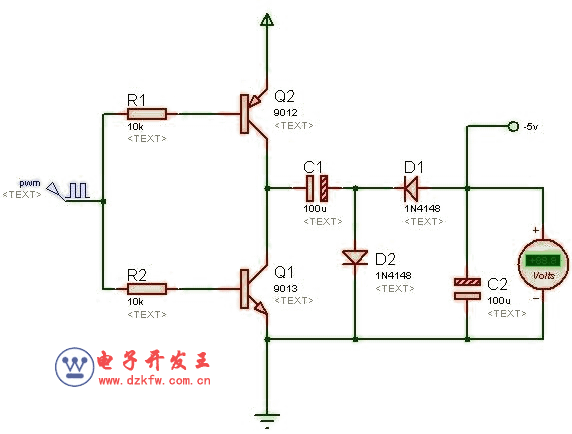

由于上面的原因產生了下面的這個電路
