用LM7805的恒流充電電路圖和原理解析

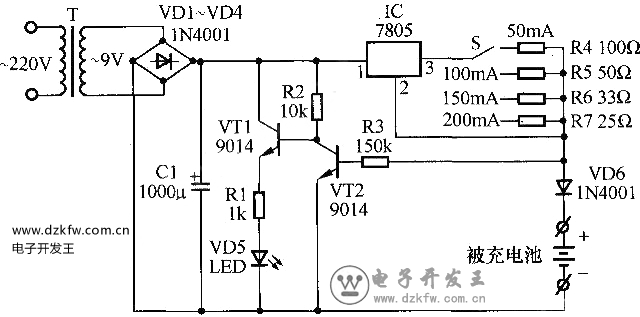

圖中是一款采用三端固定正輸出集成穩壓器7805作為恒流源的恒流充電器電路圖，可以為兩節鎳氫充電電池充電，充滿后指示燈自動熄滅。


1．電路工作原理。充電器電路由整流電源、恒流源、充電指示電路等部分組成。①集成穩壓器7805與R4、R5、R6、R7分別構成50mA、100mA、150mA、200mA恒流源，由開關S進行選擇，以適應不同容量電池充電電流的需要。兩節1.2V鎳氫充電電池串聯接人電路進行充電，二極管VD6的作用是防止被充電池電流倒灌。②晶體管VT1、VT2、發光二極管VD5等組成充電指示電路，充電開始時，因?yàn)楸怀潆姵仉妷汉艿停琕D6正極電位也較低，不足以使VT2導通，VT2截止，VT1導通，VD5發光指示正在充電。隨著充電的進行，VD6正極電位逐步上升。當被充電池充滿電時，VT2導通，使VT1截止，VD5熄滅。③變壓器T、整流橋VD1～VD4、濾波電容C1等組成整流電源，為充電電路提供約12V的直流電源。

2．調試與使用。
主要調試充電指示燈的熄滅電壓。1.2V鎳氫充電電池剛充滿電時約為1.4V，因此可用1.4V直流電壓暫接入被充電池位置，調節R3使VD5剛剛熄滅。也可裝上兩節放完電的鎳氫充電電池，用10小時率常規電流充電14～16小時后，調節R3使VD5剛剛熄滅。使用時一般用10小時率電流充電，例如，對于500mA左右的鎳氫充電電池，將S置于50 MA擋進行充電；對于1000mAh左右的鎳氫充電電池，將S置于100mA擋進行充電；對于1500mAh左右的鎳氫充電電池，將S置于150mA擋進行充電；對于2000mAh左右的鎳氫充電電池，將S置于200mA擋進行充電。充電時指示燈VD5亮，當VD5熄滅時表示電已充滿。
