采用交流供電的筆記本電腦很容易遭受雷擊。為了安全起見，在雷雨天，不得不經常對電腦實施關機，拔去電源插頭。頻繁開關不但麻煩，而且會縮短電腦的使用壽命，還有可能使數據丟失。
    若將電腦改為用鉛酸蓄電池供電，則該難題可迎刃而解。

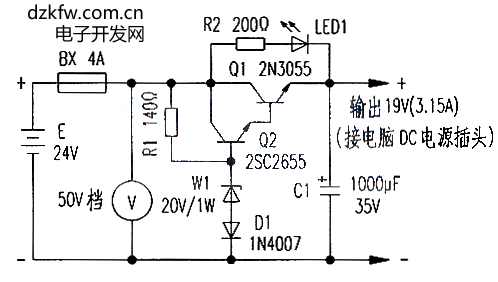

    圖1,所示為由蓄電池供電的電路原理圖。
    原機配置的交流電供電系統，其整流、穩壓輸出電壓為DC19V(3.15A)；現改為用兩只12V 20Ah的免維護蓄電池串接成24V 20Ah的蓄電池E供電．須加接如圖1所示穩壓電路方能接入電腦。
  原理：在圖1中,24v 的電壓一路經BX加到Q1集電極；另一路經R1、W1、D1,Q2、Q1組成的穩壓電路穩壓后使Q2、Q1相繼導通，并從Q1發射極輸出一個穩定的19v(3.15A)電壓，替代原來的交流穩壓電源，向電腦供電。
  其中，Q1、Q2接成達林頓管；C1為濾波電容，LED1為工作指示燈，當電腦正常工作時，LED1發光；V為只量程50V的直流電壓表。
    電路正常工作時，Q1的功耗為16W．故給該管加1塊10cmx10cm×0.3cm的鋁散熱片。
    使用過程中．注意觀察電壓表V的指示數，當電壓降至21V時，應及時對E補充電。
