會員注冊 電子技術、無線電維修及SMT電子制造工藝技術絕不是一門容易學好、短時間內就能夠掌握的學科。這門學科所涉及的方方面面很多，各方面又相互聯系，作為初學者，首先要在整體上了解、初步掌握它。

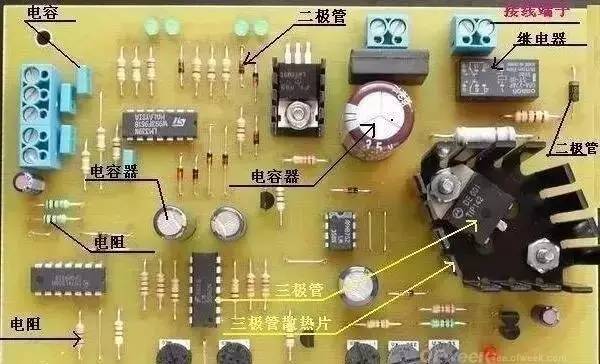

無論是無線電愛好者還是維修技術人員，你能夠說出電路板上那些小元件叫做什么，又有什么作用嗎？如果想成為元件（芯片）級高手的話，掌握一些相關的電子知識是必不可少的。
普及DIP與SMT電子基礎知識，拓寬思路交流，知識的積累是基礎的基礎，基礎和基本功扎實了才能奠定攀登高峰階梯！這就是基本功。
電子技術的歷史背景：
早在兩千多年前，人們就發現了電現象和磁現象。我國早在戰國時期（公元前475一211年）就發明了司南。 而人類對電和磁的真正認識和廣泛應用、迄今還只有一百多年歷史。在第一次產業革命浪潮的推動下，許多科學家對電和磁現象進行了深入細致的研究，從而取得了重大進展。人們發現帶電的物體同性相斥、異性相吸，與磁學現象有類似之處。
1785年，法國物理學家?guī)靵鲈诳偨Y(jié)前人對電磁現象認識的基礎上，提出了后人所稱的“庫侖定律”,使電學與磁學現象得到了統一。
1800年，意大利物理學家伏特研制出化學電池，用人工辦法獲得了連續電池，為后人對電和磁關系的研究創造了首要條件。
1822年，英國的法拉第在前人所做大量工作的基礎上，提出了電磁感應定律，證明了“磁”能夠產生“電”,這就為發電機和電動機的原理奠定了基礎。
1837年美國畫家莫爾斯在前人的基礎上設計出比較實用的、用電碼傳送信息的電報機，之后，又在華盛頓與巴爾的摩城之間建立了世界上第一條電報線路。
1876 年，美國的貝爾發明了電話，實現了人類最早的模擬通信。英國的麥克斯韋在總結前人工作基礎上，提出了一套完整的“電磁理論”,表現為四個微分方程。這那就 后人所稱的“麥克斯韋方程組”.麥克斯韋得出結論：運動著的電荷能產生電磁輻射，形成逐漸向外傳播的、看不見的電磁波。他雖然并未提出“無線電”這個名 詞，但他的電磁理論卻已經告訴人們，“電”是能夠“無線”傳播的。
對模擬電路的掌握分為三個層次：
初級層次
熟練記住這二十個電路，清楚這二十個電路的作用。只要是電子愛好者，只要是學習自動化、電子等電控類專業的人士都應該且能夠記住這二十個基本模擬電路。
中級層次
能分析這二十個電路中的關鍵元器件的作用，每個元器件出現故障時電路的功能受到什么影響，測量時參數的變化規律，掌握對故障元器件的處理方法;定性分析電路信號的流向，相位變化;定性分析信號波形的變化過程;定性了解電路輸入輸出阻抗的大小，信號與阻抗的關系。有了這些電路知識，您極有可能成長為電子產品和工業控制設備的出色的維修維護技師。
高級層次
能定量計算這二十個電路的輸入輸出阻抗、輸出信號與輸入信號的比值、電路中信號電流或電壓與電路參數的關系、電路中信號的幅度與頻率關系特性、相位與頻率關系特性、電路中元器件參數的選擇等。達到高級層次后，只要您愿意，受人尊敬的高薪職業--電子產品和工業控制設備的開發設計工程師將是您的首選職業。

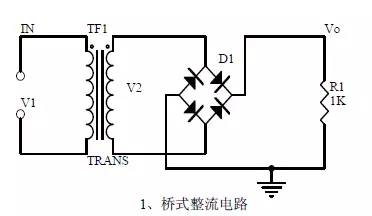

一、 橋式整流電路
1、二極管的單向?qū)щ娦裕?/STRONG>
伏安特性曲線：
理想開關模型和恒壓降模型：
2、橋式整流電流流向過程：
輸入輸出波形：
3、計算：Vo, Io,二極管反向電壓。

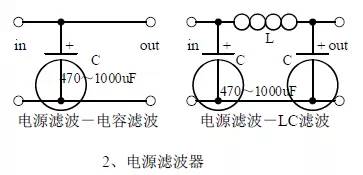

二、 電源濾波器
1、電源濾波的過程分析：
波形形成過程：
2、計算：濾波電容的容量和耐壓值選擇。

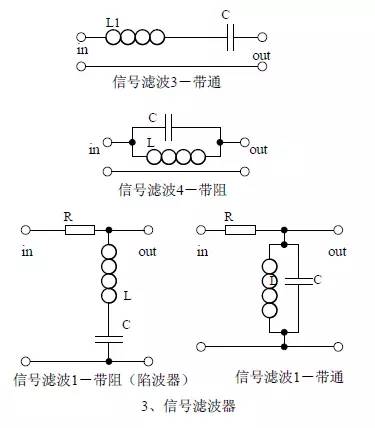

三、 信號濾波器
1、信號濾波器的作用：
與電源濾波器的區別和相同點：
2、LC 串聯和并聯電路的阻抗計算，幅頻關系和相頻關系曲線。
3、畫出通頻帶曲線。
計算諧振頻率。

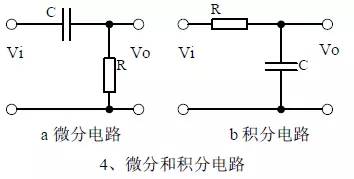

四、 微分和積分電路
1、電路的作用，與濾波器的區別和相同點。
2、微分和積分電路電壓變化過程分析，畫出電壓變化波形圖。
3、計算：時間常數，電壓變化方程，電阻和電容參數的選擇。

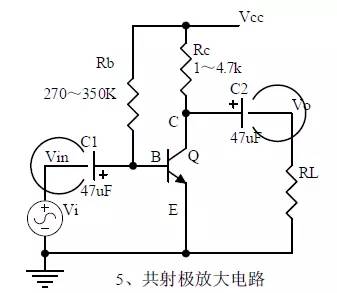

五、 共射極放大電路
1、三極管的結構、三極管各極電流關系、特性曲線、放大條件。
2、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。
3、靜態工作點的計算、電壓放大倍數的計算。

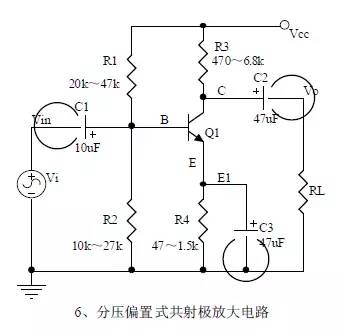

六、 分壓偏置式共射極放大電路
1、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。
2、電流串聯負反饋過程的分析，負反饋對電路參數的影響。
3、靜態工作點的計算、電壓放大倍數的計算。
4、受控源等效電路分析。

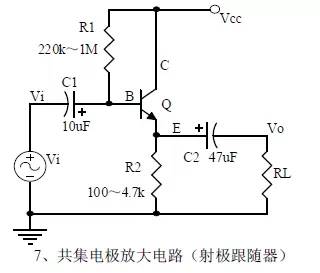

七、 共集電極放大電路(射極跟隨器)
1、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。電路的輸入和輸出阻抗特點。
2、電流串聯負反饋過程的分析，負反饋對電路參數的影響。
3、靜態工作點的計算、電壓放大倍數的計算。

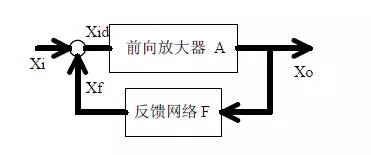

八、電路反饋框圖
1、反饋的概念，正負反饋及其判斷方法、并聯反饋和串聯反饋及其判斷方法、電流反饋和電壓反饋及其判斷方法。
2、帶負反饋電路的放大增益。
3、負反饋對電路的放大增益、通頻帶、增益的穩定性、失真、輸入和輸出電阻的影響。
九、二極管穩壓電路
1、穩壓二極管的特性曲線。
2、穩壓二極管應用注意事項。
3、穩壓過程分析。

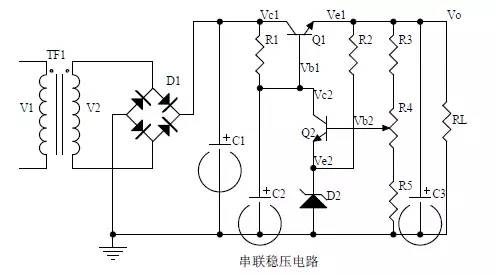

十、串聯穩壓電源
1、串聯穩壓電源的組成框圖。
2、每個元器件的作用;穩壓過程分析。
3、輸出電壓計算。

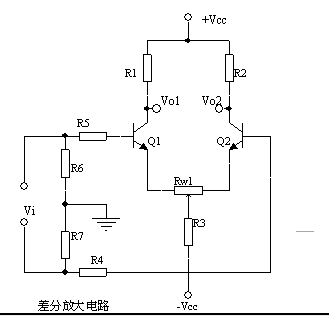

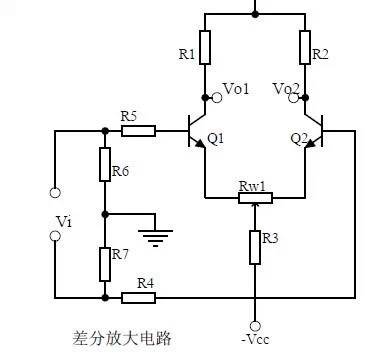

十一、差分放大電路
1、電路各元器件的作用，電路的用途、電路的特點。
2、 電路的工作原理分析。如何放大差模信號而抑制共模信號。
3、 電路的單端輸入和雙端輸入，單端輸出和雙端輸出工作方式。

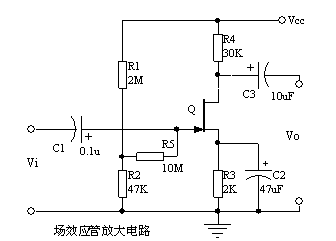

十二、場效應管放大電路
1、場效應管的工作特點、場效應放大器的特點。各元器件的作用。
2、放大過程分析。
3、電壓放大增益的計算。

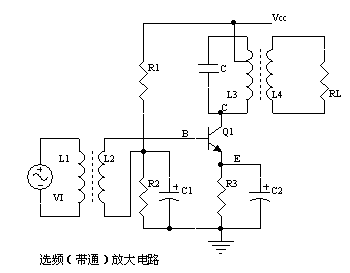

十三、選頻（帶通）放大電路
1、 每個元器件的作用：
選頻放大電路的特點：
電路的作用：
2、特征頻率的計算：
選頻元件參數的選擇：
3、幅頻特性曲線：

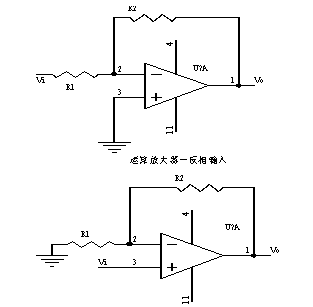

十四、運算放大電路
十五、差分輸入運算放大電路
1、 差分輸入運算放大電路的的特點：
用途：
輸出信號電壓與輸入信號電壓的關系式

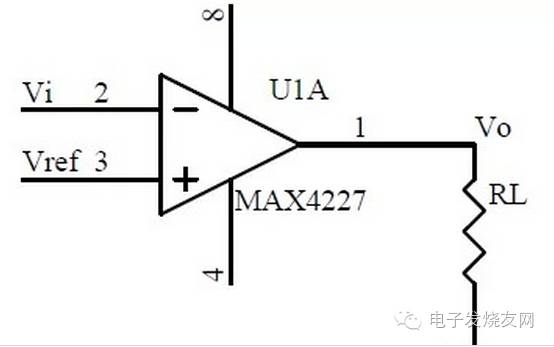

十六、電壓比較電路
1、電壓比較器的作用：
工作過程是：
2、比較器的輸入－輸出特性曲線圖：
3、如何構成遲滯比較器：

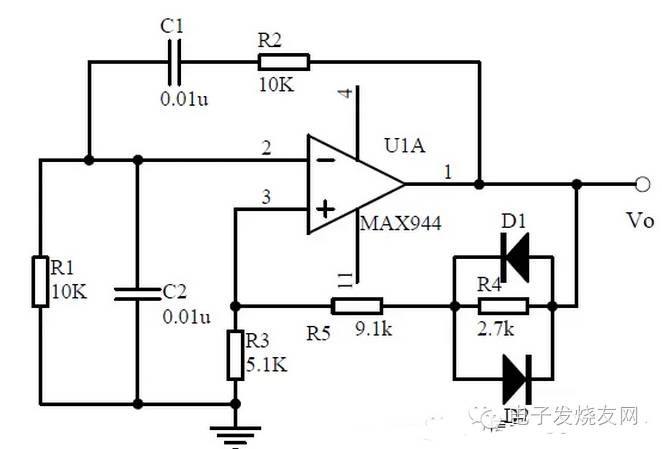

十七、RC振蕩電路
1、振蕩電路的組成：
振蕩電路的作用：
振蕩電路起振的相位條件：
振蕩電路起振和平衡幅度條件：
2、RC電路阻抗與頻率的關系曲線：
相位與頻率的關系曲線：
3、RC振蕩電路的相位條件分析：
振蕩頻率：
如何選擇元器件：

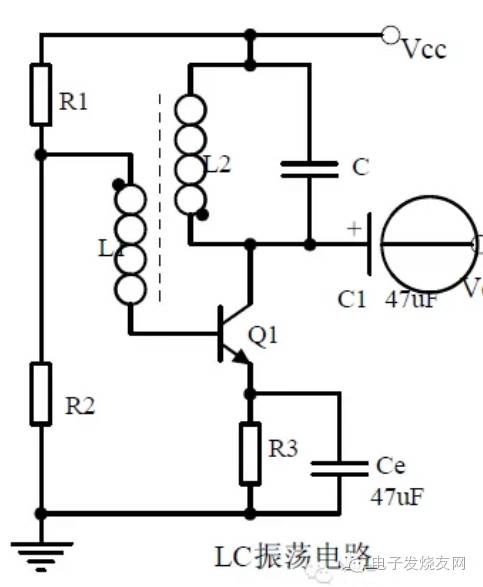

十八、LC振蕩電路
1、振蕩相位條件分析：
2、直流等效電路圖和交流等效電路圖：
3、振蕩頻率計算：

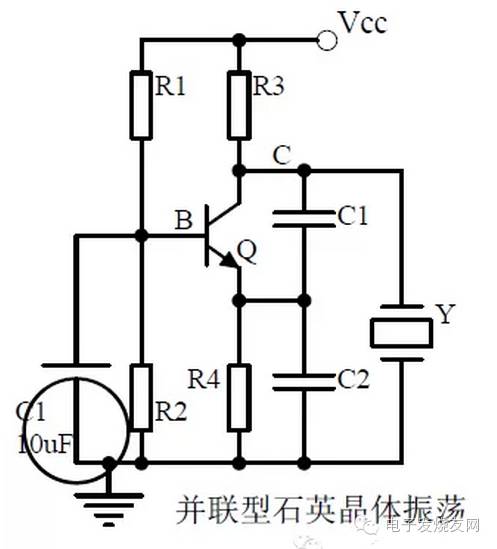

十九、石英晶體振蕩電路
1、石英晶體的特點：
石英晶體的等效電路：
石英晶體的特性曲線：
2、石英體振動器的特點：
3、石英晶體振動器的振蕩頻率：

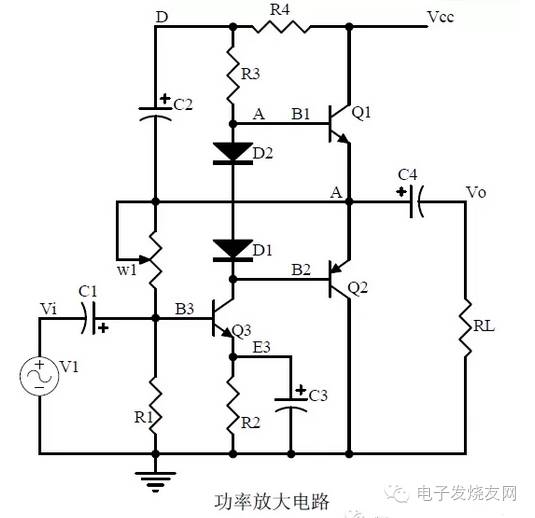

二十、功率放大電路
1、乙類功率放大器的工作過程：
交越失真：
2、復合三極管的復合規則：
3、甲乙類功率放大器的工作原理分析：
自舉過程分析：
甲類功率放大器的特點
甲乙類功率放大器的特點
