電子式分頻器濾波計算器_分頻器設計專用計算器

作者：佚名    文章來源：本站原創    點擊數：    更新時間：2018-11-25

電子式分頻器濾波計算器 | 分頻器設計專用計算器

電子式分頻器濾波計算器是一款分頻器設計專用計算器，該分頻器濾波計算器可以迅速、準確的計算出揚聲器系統(音箱)的分頻器具體數值。

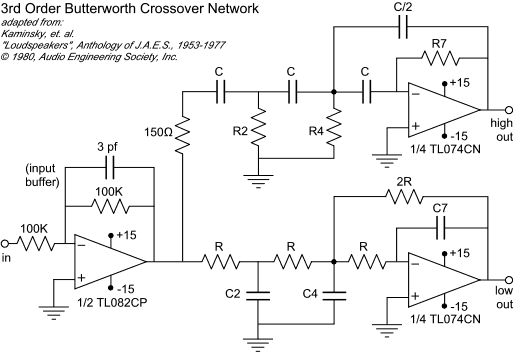

Active filter crossover schematic

輸入想要的分頻頻率: Fol = Foh = Hz,
計算出的值直接配合上圖配置
R = KΩ C = µF
R2 = KΩ C2 = µF
R4 = KΩ C4 = µF
R7 = KΩ C7 = µF

計算的方式:
R的理論值 ...
(頻率Fc < 200 Hz時選擇使用R = 100 KΩ，否則 R = 10 KΩ):
C = (10/R)*50
2 π F		      C2 = 2455.3
2 π F R		      C4 = 2108.9
2 π F R		      C7 = 193.1
2 π F R

R2 = 407.4
2 π F C		   R4 = 474.2
2 π F C		   R7 = 5176.6
2 π F C		   (C in

(R in		 µF)

KΩ)

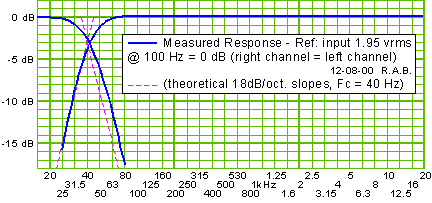

Measured response plot
