光敏電阻是一種阻值會隨著光線強弱而變化的敏感電阻，其一般用于光控電路及光線檢測電路中。而熱釋電傳感器則是一種用于檢測人體發出的1～14μm紅外線的傳感器，其在各種人體感應控制電路中用的很廣，像各種熱釋電人體感應燈就是采用這種傳感器檢測人體發出的紅外信號來自動控制燈的亮與滅。光敏電阻和熱釋電傳感器都是常用的元器件，各廠家的差異也不大，故電子市場上賣的這些元件一般都不標注是什么品牌的。

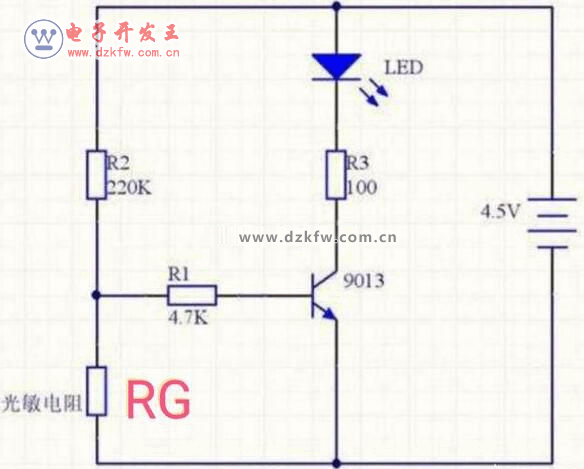

上圖為光敏電阻的外形，其與普通電阻一樣，只有兩個引腳，并且引腳是無極性的，使用時不需要考慮其引腳極性。由于這種電阻的阻值會隨著光線強弱而變化，故光敏電阻在光控電路中用的很廣。下圖所示電路為光敏電阻及一個三極管構成的簡易光控LED燈，其可以使LED小燈在晚上自動點亮。圖中的RG即為光敏電阻，白天光線強，RG阻值很小，三極管截止，LED小燈不亮。晚上光線變得很弱，RG阻值增大，三極管飽和導通，LED點亮。這個電路之所以能夠?qū)崿F(xiàn)光控，就是利用光敏電阻阻值會隨著光線強弱而變化來實現的。





熱釋電傳感器的外形如上圖所示。其有三個引腳，外形封裝與3DG12三極管相似，也為金屬殼封裝，其頂部開有一個長方形窗口，并加有紅外濾光片，可以只讓人體發出的1～14μm的紅外信號進入傳感器，而波長不在此范圍的紅外信號則得到抑制。
由于熱釋電傳感器內部都帶有用于阻抗變換的場效應管，故這種傳感器在使用時一般都要接入合適的直流電壓才能工作。另外，這種傳感器輸出的電信號非常微弱，一般還要經運算放大器或?qū)Ｓ玫臒後岆娂t外信號處理IC——BISS0001放大后才能控制負載工作。
