浪涌保護器的作用和原理是什么?SPD

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2021-12-15

浪涌,又稱為電涌、突波,是指瞬間超出穩定值的峰值,包括浪涌電壓和浪涌電流。

供電系統的浪涌主要來自兩方面的原因:外部(雷電原因)和內部(電氣設備啟停和故障等)。浪涌的特點往往是時間很短(雷電造成的過電壓往往在微秒級,電氣設備造成的過電壓往往在毫秒級),但是瞬時的電壓和電流極大,極有可能對用電設備和電纜造成危害,所以需要浪涌保護器對它們進行保護。

浪涌保護器,英文名Surge Protective Device,簡稱SPD,是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置,主要用于限制過電壓和泄放電涌電流。浪涌保護器一般是與被保護的設備并聯,當產生過電壓時,可以起到分流和限壓的效果。防止過大的電流與電壓對設備產生損害。

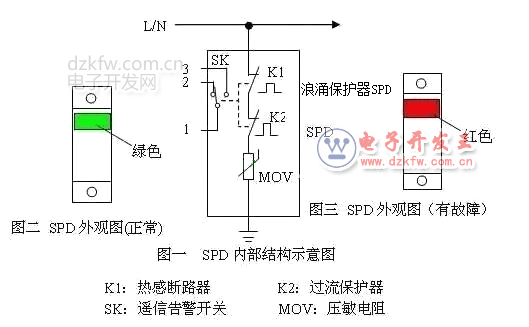

浪涌保護器原理圖,SPD內部結構圖

浪涌保護器的核心元件是內部的一個非線性元件。根據非線性元件的不同,浪涌保護器可以分為開關型(核心元件主要為放電間隙)和限壓型(核心元件主要為壓敏電阻)。

放電間隙和壓敏電阻的工作原理雖然有差異,但是基本的特性非常相似:在沒有過電壓時,他們的阻抗都非常高,一般是兆歐級,幾乎相當于斷路。當出現過電壓時,阻抗迅速下降到幾歐,浪涌電流就會通過浪涌保護器流入地,而不會進入設備,同時,由于浪涌保護器的這時的阻抗很小,它的兩遍電壓也比較小,同時因為他和被保護的設備并聯,也就防止設備承受較大的浪涌電壓。這樣,就起到了泄流和限壓的效果。
