數字式頻率計(CD40110、NE555、CD4017)

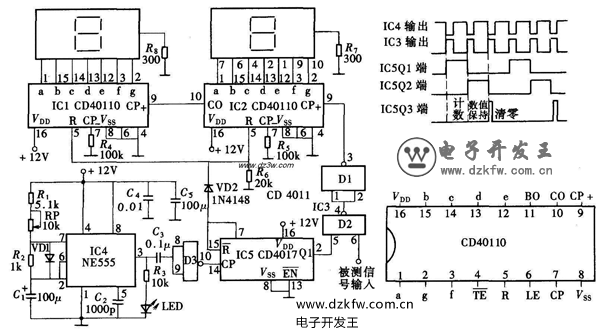

由頻率的定義可知，頻率是脈沖信號每秒鐘振動的次數。因此，如果用一個電子計數器和一個控制閘門，設法讓被測信號只輸入1s。那么該計數器所顯示的數值即是該被測信號的頻率。電子數字式頻率計就是按照這個原理設計的。下面介紹結構較為簡單的兩位數字式頻率計，電路組成如圖所示。它由兩位計數器、控制閘門、秒時基發生電路和被測信號輸入電路組成。
