LED警示燈經常用于玩具或裝飾品。使用9伏電路即可讓電路工作。我測試了5伏也能運行。電路是一個無穩態震蕩器。通過改變兩個10k電阻和100uF的電容可以調整LED閃爍速度。

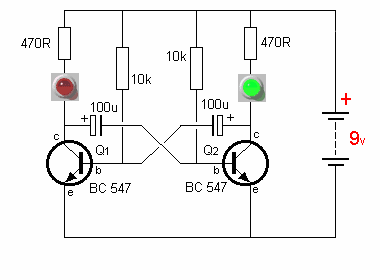

兩個LED閃爍的電路原理圖




　　工作原理：
　　當電源一接通，兩只三極管就要爭先導通，但由于元器件有差異，只有某一只管子最先導通。假如Q1最先導通，那么Q1集電極電壓下降，紅色LED被點亮，電容C1的左端接近零電壓，由于電容器兩端的電壓不能突變，所以Q2基極也被拉到近似零電壓，使Q2截止，綠色LED不亮。隨著電源通過電阻R1對C1的充電，使三極管Q2基極電壓逐漸升高，當超過0.6伏時，Q2由截止?fàn)顟B(tài)變?yōu)閷?dǎo)通狀態，集電極電壓下降，綠色LED被點亮。與此同時三極管Q2集電極電壓的下降通過電容器C2的作用使三極管Q1的基極電壓也下跳，Q1由導通變?yōu)榻刂梗�紅色LED熄滅。如此循環，電路中兩只三極管便輪流導通和截止，兩只發光二極管就不停地循環發光。改變電容的容量可以改LED循環的速度。

LED閃爍電路PCB圖

LED閃爍電路制作的效果（增加LED可以制作出各種）效果
