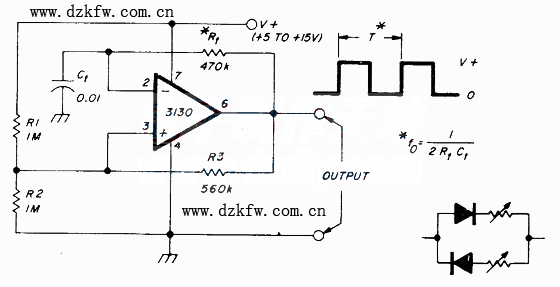

會員注冊以運算放大器為基礎的非穩態多諧振蕩器可產生范圍很廣的方波，并且電路的值會相應地發生變化。RCA3130運算放大器的CMOS輸出級可直接驅動一個5V的TTL或者10-15V的CMOS邏輯級。1Hz至1MHz的信號發生電路圖：
1Hz至1MHz的信號發生電路,1Hz~1MHz Signal generating circuit
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2016-12-26
