CD4013電子催眠器電路,Electronic hypnotizing device

關鍵字：催眠電路圖，CD4013,催眠器，催眠電路

電路工作原理

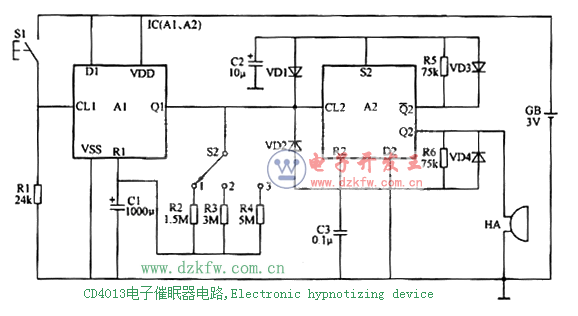

該電子催眠器電路由單穩態電路、自激多諧振蕩器和蜂鳴器HA等組成，如圖6-116所示。

電路中，單穩態電路由雙D觸發器集成電路IC (A1、A2)內部的D觸發器A1和電阻器R1一R4、電容器C1、控制按鈕S1和延時時間選擇開關S2組成；自激多諧振蕩器電路由IC內部的另一個D觸發器A2和二極管VD1一V D4、電阻器R5、R6、電容器C2、C3組成。

按動一下按鈕S時，單穩態電路受觸發翻轉，IC的Q1端輸出高電平，使多諧振蕩器振蕩工作，從IC的Q2端輸出頻率為2Hz的振蕩信號，驅動HA發出類似雨滴的聲響，催人人眠。當C1充電結束，單穩態電路由暫態恢復為穩態，IC的Q1端又輸出低電平，多諧振蕩器停振，HA停止發聲。

將S2置于"1”位置，單穩態電路的延遲時間為15 min；將32置于"2"位置，單穩態電路的延遲時間為30min ;將S2置于.63,.位置，單穩態電路的延遲時間為40 min a

元器件選擇

R1~R6均選用1/4W金屬膜電阻器。

C1和C2均選用耐壓值為6.3V的鋁電解電容器；C3選用獨石電容器。

VD1~V D4均選用1 N4148型硅開關二極管。

IC選用C D4013型雙D觸發器集成電路。

HA選用壓電式蜂鳴器。

S1選用小型動合按鈕；S2選用單極三位開關。
