據說許多動物在聽覺方面特別發達，能夠聽到人類所不能聽到的較高頻率的聲音。許多商業化的害蟲驅趕器就是根據這個原理制造的，通常它們的頻率范圍在30到50kHz之間。
    本設計的原理也是如此，但又有所不同。這是一個功率強大的音頻/超聲波發生器,可以用來驅趕狗。用它，你可以讓你的愛犬在午夜安靜下來，不再亂叫或者降服別人的惡犬（大概盜賊會很喜歡這個東西的）。
    據我所知，狗類和其它一些類似大小的哺乳動物與昆蟲表現的很不一樣。狗類之間應答的聲音在15到25kHz之間,老一些的狗發出的聲音的頻率會更高一些。這意味著普通的超聲波昆蟲驅趕器發出的聲音，狗是聽不到的。

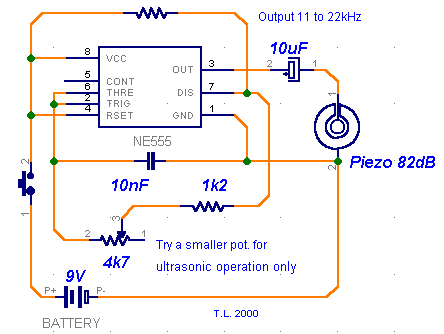

    因此，我決定重新設計一個電路（當然，是基于最常用的555）,使用了可變電阻來改變頻率并且使用了能發出相對足夠大的聲響－－82dB的壓電蜂鳴片。
    電路非常小，可以在半小時內裝配起來。大部分元件的參數值并不要求很精確，但你要知道這些值可能會使產生的頻率發生改變。對可變電阻的調整：較大的電阻使得頻率變低。由于不同的狗會對不同的頻率產生反應，你可能需要對電路進行不斷的實驗調整。
    電路非常簡單，對你來說可能是小事一樁。10nF（0.01uF）的電容非常關鍵,它決定了頻率，大多數的瓷片電容工作起來很不穩定，誤差大都在20%左右，很不好用，所以最好采用性能穩定的聚丙希電容。較大的電容值意味著較低的頻率。

    調整過程中，一個示波器是很必要的。由于我沒有示波器，所以我使用了Winscope。盡管它的測量范圍限于22kHz，但剛剛能夠看到電路是如何工作的。測試一下電路在不同的頻率下是否都能工作。4k7的可變電阻與10nF的電容產生的頻率為11K到22kHz，這樣剛剛好。
    這個電路不需要蝕刻電路板，實驗板就行了。如果需要,你可以把電路安裝到一個小的塑料盒里，你也可添加一個發光管作指示燈。電路的耗電量非常少,一節9v電池能工作很長時間。
    進一步的實驗：我使用了這個電路的帶放大的版本來發出更大的聲音。更遠的嘗試還未成功，主要因為555的高頻特性變差。大概我必需使用倍頻電路－我不知道我的想法是不是有點不對頭。電路的另一個用途是“一個簡單的防止狗亂叫的裝置”，給這個電路加一個聲音觸發開關,設置為：只要你的狗在黑夜里亂叫就發出超聲波的嗡嗡聲。這樣經過一段時間的訓練，你的狗就不會在夜晚亂叫了。
