555芯片與SSR固態繼電器組成的模塊電路(簡稱5S模塊)

本文介紹的5S模塊集555時基電路與SSR固態繼電器于一體，除具有二者優點之外，還具有抗震、防爆、使用同一電源等優點。應用更加簡單、方便，接上負載即可進行多種控制。

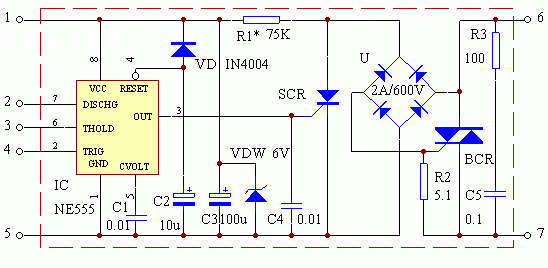

　　5S模塊的內部電路工作原理如下圖所示。它是由無觸點控制電路和時基集成電路兩部分組成。單向可控硅SCR作為無觸點控制電路的開關，雙向可控硅BCR作為交流負載驅動器。當SCR截止時，橋式整流電路U內無電流回路，故BCR無觸發電流而截止，負載停止工作。當SCR導通時，全橋整流電路形成電流回路，于是在BCR的控制極G上有正負雙向脈沖觸發，使得BCR完全導通，負載通電工作。而SCR的導通與截止也是由時基集成電路IC的輸出端③腳來控制的。當IC的③腳為高電平時，SCR導通；當IC的③腳為低電平時SCR截止，從而使得后級電路截止。如何使IC按照特定的程序工作，則可由應用者自行設計。時基集成電路IC的電源是由全橋U整流，電阻R1降壓限流，電容器C3濾波，DW穩壓后供給的。二極管VD和電容器C2構成開機防干擾電路，C1和C4也是抗干擾電容器。R3和C5構成過壓緩沖網絡，以確保電路安全工作。
