555觸摸感應開關制作，附電路圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2011-10-4

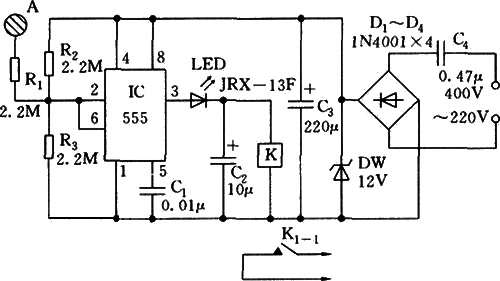

如圖所示是觸摸感應開關電路圖，該電路由降壓整流電路和555觸發器組成。當手觸及金屬片A時，感應信號就使555內部的比較器翻轉置位，K吸合，觸點K1-1閉合；若再觸發一下A，則K釋放，K1-1斷開。
Tags：555觸摸感應開關,電路圖,感應開關制作
