說到呼吸燈的設計，也許大家最先想到的就是蘋果。確實，從powerbook g3和ibook開始，蘋果的筆記本電腦就開始加入了呼吸燈的設計，只要當用戶合上筆記本的時候，位于筆記本前端的睡眠指示燈就會呈呼吸狀的閃動，這樣的設計第一次出現在大家面前的時候，人們更多的是贊嘆蘋果的無限創意。很多人也都想自己做一個呼吸燈，起到裝飾和工作狀態指示效果。下面，我們就介紹幾種呼吸燈的電路。

1、了解呼吸特性和時間參數
呼吸分為兩個過程：
吸氣：指數曲線上升，該過程需要1.5S
呼氣：指數曲線下降，該過程需要1.5S.
對成人而言，平均每分鐘呼吸16~18次；
對兒童而言，平均每分鐘呼吸20次；

上面的參數是在均勻呼吸情況下的次數�？梢杂脕碜鲂菝邥r候的指示用。
2、呼吸燈演示

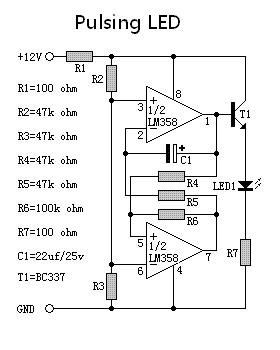

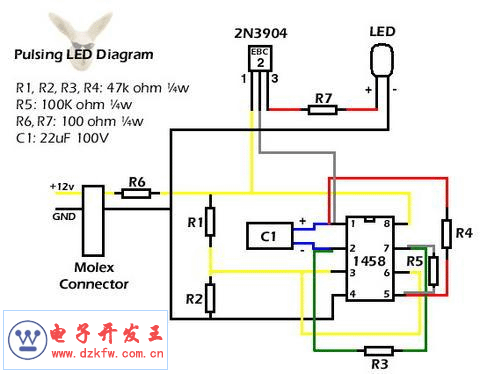

3、呼吸燈電路
http://www.rabidhardware.net/?id=5


元件名稱
5mm LED 高亮藍色燈 1個
LM1458N(或HA17458)雙運放 1個
2N3904（8050,8550）  NPN 三極管（TO92封裝） 1 個
22uF 100V /47uF 35v / 47uF 50V電容 1個
47K  [1/4w] 4個
100K  [1/4w] 2個
100 ohm 1個

說明：
更改電容或者R3的大小可以改變呼吸頻率。
經過實驗，R3改為兩個47K電阻串聯起來效果比較好，呼吸的頻率比較合適。
另外輸入電壓串上3個1N4007降一下壓，這樣效果會更好，呼吸燈會有短暫的熄滅時間。（只適合綠色和藍色的LED燈，紅色的LED因為發光電壓比較低不會有熄滅時間，可以再串一些1N4007來達到效果）
另外LM1458是個雙運放,用NE5532,CA1558等幾乎都行, 至于工作電壓,把輸入的100歐去掉,直接上7.2就沒問題~

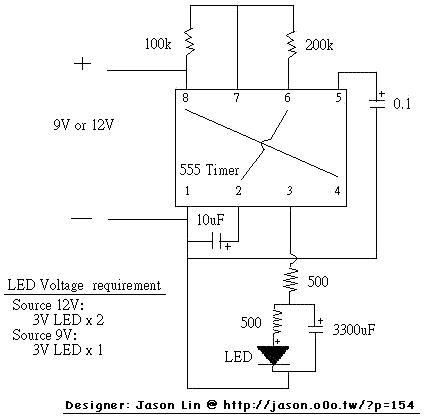

一個臺灣網友的呼吸燈電路

再來一個呼吸燈電路
