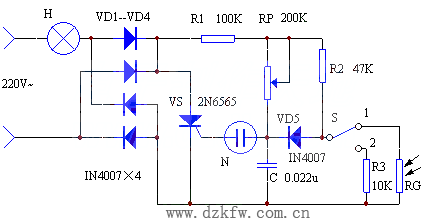

該燈電路見圖1。當開關S撥向位置2時，它是一個普通調光臺燈。RP、C和氖泡N組成張弛振蕩器，用來產生脈沖觸發可控硅VS。一般氖泡輝光導通電壓為60－80V，當C充電到輝光電壓時，N輝光導通，VS被觸發導通。調節RP能改變C充電速率，從而能改變VS導通角，達到調光的目的。R2、R3構成分壓器通過VD5也向C充電，改變R2、R3分壓也能改變VS導通角，使燈的亮度發生變化。
　　當S撥向位置1時，光敏電阻RG取代R3，當周圍光線較弱時，RG呈現高電阻，VD5右端電位升高，電容C充電速率加快，振蕩頻率變高，VS導通角增大，電燈兩端電壓升高、高度增大。當周圍光線增強時，RG電阻變小，與上述相反，電燈兩端電壓變低，高度減小。
　　元器件選擇與制作 元器件清單見下表。


　　調試時，將RP調到阻值為零位置，S置于位置2，用萬用表測電燈兩端交流電應在200V以上，如低于200V可略減小R1或增大R3阻值，使之達到要求。光敏電阻RG應安裝在臺燈底座側面臺燈光線不能直接照射的地方，用來感受周圍環境照度。調光臺燈的燈泡宜用40W的白熾燈。調整好的電路即可投入使用；S撥向2為普通調光臺燈，調RP可選擇適當?shù)母呙芏龋籗撥向1為自動臺燈，先調RP選擇好適當亮度，如環境照度變暗時，臺燈亮度會逐漸變亮，增大照度。
