交直流兩用暗室安全燈

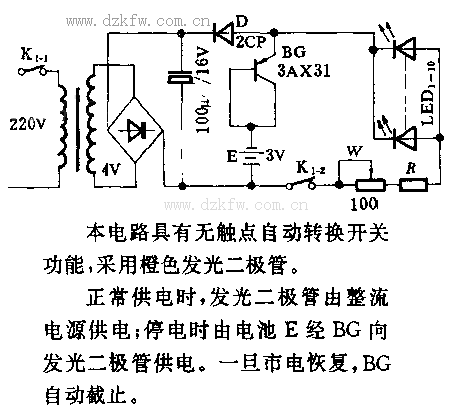

該暗室交直流兩用燈具有無觸點自動轉換開關功能。采用橙色發光二極管。正常供電時，交流220伏經變壓器橋式整流、電容濾波、輸出4V左右直流（空載時為5V）。因機內電池電壓為3V，二極管D導通，發光二極管由整流電源供電。由于BG發射極電位低于基極電位，因此BG截止，機內電池E自動關斷，無電流輸出。停電時，BG發射極電位高于基極電位，處于導通狀態，電池E經BG向發光二極管供電。如市電恢復，則二極管D又導通，BG又自動截止。
