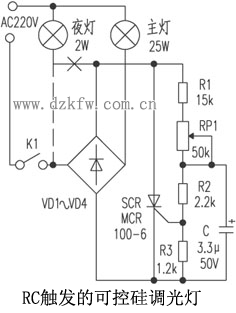

常見的調光臺燈電路，大都由雙向晶閘管、觸發二極管和電位器等組成。但筆者購買的一盞臺燈，經剖析（電路如右圖所示），其調光電路采用的是單向晶閘管ＳＣＲ和ＲＣ觸發電路，未用觸發二極管。

RC觸發的可控硅調光電路

　　電路中ＲＰ１是帶開關Ｋ的電位器。ＶＤ１～ＶＤ４為整流橋，它將交變電壓變?yōu)槊}動直流電，所以采用了單向晶閘管作燈變光控制器件。電阻Ｒ１～Ｒ３、ＲＰ１和Ｃ組成可調延時觸發電路，調節ＲＰ１可改變晶閘管的導通角，從而改變燈泡的亮度。

　　電路中由于其夜燈的一端與可控硅的正極相連，當調節亮度時，主燈很容易閃爍，特別是亮度不太亮時，其閃爍更明顯。筆者經過實驗，將夜燈的一端移至開關Ｋ的一端，其結果調光時燈泡均不會閃爍。具體改制時，將圖中打“×”的地方斷開，用導線將虛線連接即可。
