介紹一款靈敏聲控電子開／關的電燈（聲控電燈，聲控?zé)簦�，它以擊掌聲作為檢測信號，每擊一次掌，電燈就點亮；再擊一次掌，電燈就熄滅，如此循環。
    一、原理

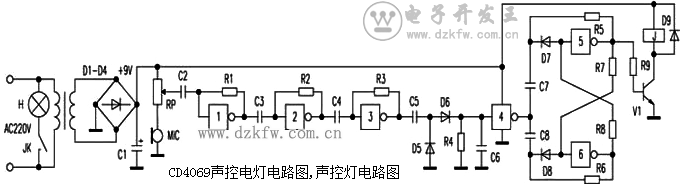

     電路見附圖。本電路使用一片六非門集成電路ＣＤ４０６９，其中門１、門２、門３和Ｒ１、Ｒ２、Ｒ３組成三級信號放大器。每擊一次掌，掌聲被駐極體話筒ＭＩＣ檢拾，經ＲＰ調節靈敏度后，由后續三級放大器進行信號放大，再經Ｃ５、Ｄ５、Ｄ６、Ｃ６檢波，獲得直流控制電壓，此電壓經門４反相后，再控制后續雙穩態電路翻轉。雙穩態電路由門５、門６和周圍元件組成，其翻轉電平為負脈沖。當無擊掌觸發信號時，門４輸入端經Ｒ４接地為低電平，則門４輸出高電平，雙穩態電路不翻轉。當有擊掌觸發信號時，門４輸入端為高電平，則門４輸出低電平，此負脈沖下降沿使雙穩電子開關翻轉。假設前一時刻門５輸出低電平，ＶＴ截止，則此時門５輸出高電平，ＶＴ飽和導通，繼電器得電，其常開觸點ＪＫ吸合，接通電燈回路，電燈Ｈ發光。此時，Ｃ６所檢波的控制電平經Ｒ４逐漸泄放，門４再次輸出高電平。當再擊一下掌時，門４輸入端再次檢出高電平，則門４輸出低電平，此負脈沖下降沿使雙穩態電子開關再次翻轉，門５輸出低電平，ＶＴ截止，ＪＫ跳開，電燈Ｈ熄滅，如此循環，實現了用擊掌聲對電燈的開和關控制。
    二、元件選擇
    門１～門６為ＣＤ４０６９，Ｄ１～Ｄ９為１Ｎ４００１，Ｃ１＝２２０μＦ，Ｃ２＝Ｃ３＝Ｃ４＝Ｃ５＝０．０１μＦ，Ｃ６＝０．０２μＦ，Ｃ７＝Ｃ８＝０．１μＦ，ＲＰ＝１５ｋΩ，Ｒ１＝Ｒ２＝Ｒ３＝１ＭΩ，Ｒ４＝２ＭΩ，Ｒ５＝Ｒ６＝４３ｋΩ，Ｒ７＝Ｒ８＝１０ｋΩ，Ｒ９＝１ｋΩ，ＶＴ為９０１３，繼電器為ＪＺＣ－２１Ｆ，ＭＩＣ為小型駐極體話筒。
