多功能LED臺燈,LED table lamp

關鍵字：多功能LED臺燈

    目前，市場上流行一種LED高亮度小臺燈，其燈座是以各種塑料小動物等制作而成。筆者也出于一種好奇，購來一個以小狗為燈座的雅格牌LED小臺燈，外觀精美、設計新穎、巧妙。當對內置的小電瓶充電時，小狗的兩只眼睛(用兩個紅色發光二極管)作指示，很逼真。小狗的兩個鼻孔正好為DC3V輸出；可供隨身聽、MP3等小電器用電。若將小臺燈用于假山盆景，在夜間，燈光柔和，給人以山青水秀之感。該小臺燈主要優點是：功耗小，充一次電。照明時間長達6小時，亮度高、體積小，照明時無須交流220V電源，移動性強。

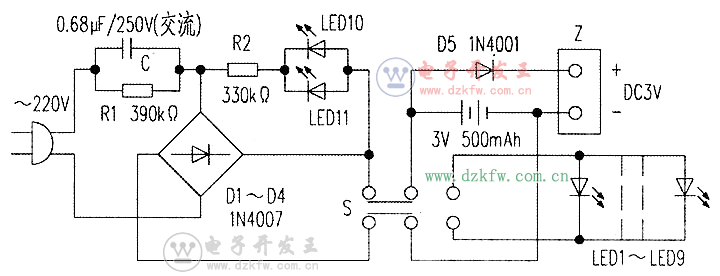

為了使電子愛好者對LED小臺燈內部電路有些了解，筆者根據實物；特畫出電原理圖，如附圖所示。該電路工作原理十分簡單，簡述如下：220V交流通過電容C限流降壓再由二極管D1~D4整流后，通過開關S(位置打在左邊)對+3V可充電池充電。電池充滿后，將開關撥向右邊，即可使高亮LED因點亮作臺燈用。電池+3V還可通過插座z輸出，作其他用途，但應注意二極管D5有管壓降(接外負載時)。圖中：LED10、LED11可作充電指示。
