24顆LED的白色節能燈套件，雖然功率因數低點只有3.3左右,但是非常適合電子愛好者或者學校開展勞技、興趣小組、電子技能訓練等活動，不但能鍛煉并提高動手能力，而且還能強化解決實際問題的能力，同時還能獲得一盞非常實用的LED節能燈。
目前白色LED發光效率已經突破120LM/W，是白熾燈15LM/W的8倍，是熒光燈50LM/W的2倍多。LED的光譜中沒有紫外線和紅外線成分，所以不會發熱，不產生有害輻射。而且LED的光通量半衰期大于5萬小時，可以正常使用20年，器件壽命一般都在10萬小時以上，是熒光燈壽命的10倍，是白熾燈的100倍，所以基本不會損壞，這種燈具具有非常好的節能長壽命特性，隨著白色LED價格的不斷降低，LED照明燈不但在節日彩燈裝飾中廣泛應用，而且逐步延伸到路面照明、民用照明等低照度要求的領域，全面進入實用化，并且在環保方面廢棄物可以回收，沒有熒光燈的貢污染問題，是國家重點發展的產業項目。
LED技術已經真真切切地來到我們身前，在舉世矚目的奧運會上，無論是開幕式上神奇的畫卷和畫布，還是水立方游泳館外表那變換莫測的七彩幻光，還是大量演員身上通體發出的神奇光芒，甚至是恰如銀河般并緩緩升起的奧運五環，無不都是LED技術的全面應用。
LED節能燈采用典型的交流電容降壓恒流電路供電，我們這里的幾款LED套件非常適合學校批量采購后給學生進行電子制作，提高動手能力，可以供老師下載打印后分給每個同學制作時進行參考。

]

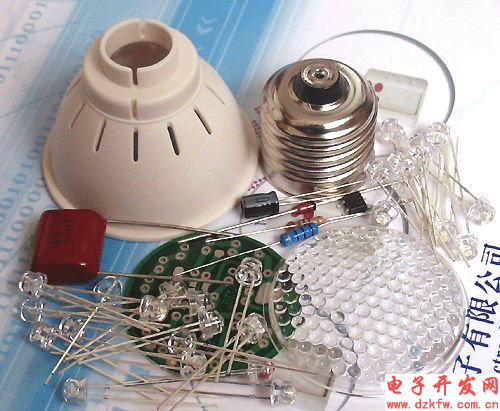

清單如下：
1、25顆散光型白色高亮度LED
2、塑料外殼、羅口燈座、均光板各一塊
3、400V/0.33UF降壓電容一個
4、100V/4.7UF濾波電容一個
5、集成整流橋一個
6、1M 高壓泄放電阻一個
7、100歐姆限流保護電阻一個
8、電源板PCB一片
9、LED燈板PCB一片

這是最近改版后的24白色LED交流節能燈的電路圖，我們將24個LED全部串連，這樣燈的功耗能降低到2.4W左右更加節能，而且整個電路分成電源板和LED燈板兩塊，很好地降低制作難度。
首先可以焊接LED燈板部分，制作前先用繪圖橡皮將LED的所有焊盤仔細擦磨一遍，這樣可以清除PCB上的氧化層，確保焊接可靠！將白色LED按照PCB上標注的極性仔細插入PCB，注意：引腳長的那根腳插入PCB上標有“＋”的孔中，千萬不能插反！
在焊接LED時請一定要選用不漏電的30W尖頭電烙鐵焊接，可以先焊好LED的一個引腳觀察LED的位置，如果不正可以融化焊錫時扶正，確認位置正確后焊接另一個引腳。焊接要干脆果斷，焊接時間不能過長，應控制在2秒以內，否則LED有可能被焊壞！我們特地多提供了一顆LED，就是防止初學者意外損壞時可以替換。
