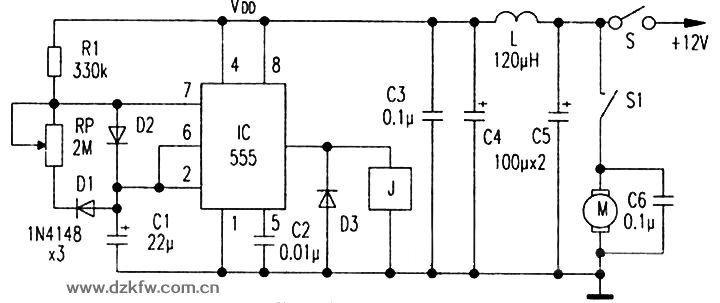

如圖所示，雨刷控制電路由一個振蕩器和控制電路組成�？刂朴晁�擺動5秒后，再間停0～30秒時間。間停時間視車外雨的大小適時進行調節。     555和R1、RP、C1及D1、D2接成無穩態多諧振蕩器。振蕩頻率由555電路的充、放電時間常數決定。  充電時間t充=0．693R1C1，  放電時間t放=0．693RPC1。圖示參數對應的充電時間約5秒，放電時間視電位器滑動臂的位置，在0～30秒范圍，可自行調節。多諧振蕩的周期T=t充+t放=O．693(R1+RP)C1。可見，其周期長度和占空比都可以調節。     在剛通電時，②腳為低電平，使555置位，③腳呈高電平，繼電器吸合，電機M得電運轉，帶動雨刷擺動。隨著C1通過R1、D2的充電，當Cl上的電位高于⑥腳的觸發電平2/3VDD時，電路復位，③腳呈低電平，電機停轉，雨刷停擺。C1充電到2／3VDD對應的時間，即工作時間。C1通過D1、RP到555的內部放電管放電，放至低于1／3VDD的這段時間，即間停時間。周而復始，自行運轉。
