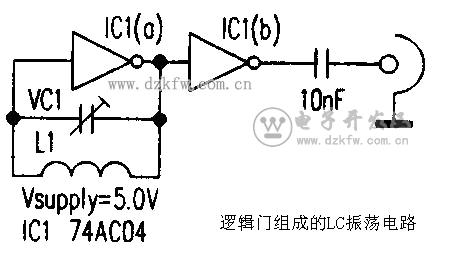

環(huán)形振蕩器電路，其振蕩器頻率主要取決于反相器的內部參數。雖然振蕩頻率可由反相器供電電源調節(jié)。但十分不便。為了實現設計者給定的頻率。可在反相器外部加接電感或電容器。下圖是74AC04反相器外加LC的標準型振蕩器。在給定的工作電壓時，振蕩器的頻率是電感L1、電容C，以及信號傳輸延遲的函數關系。在圖4左邊給定有電感Ll、電容VCl、與振蕩頻率的定量關系。該電路的功率輸出為17dBm/+5v。
