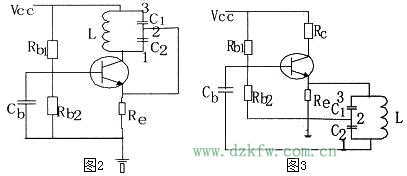

如圖2和圖3所示，是兩個電容三點式的振蕩電路。我們應用射同基反判斷相位條件是否滿足。

　　先看圖2，圖2中晶體管的發射極接的是三點式選頻網絡的2端，集電極接的是1端，基極在交流通路中接地，所以基極相當于接的是3端。發射極與基極問接的單個選頻器件是電容C2，發射極與集電極之間接的是電容Cl，發射極與其他兩個電極之間接的是電抗性質相同的電容，所以射同已經滿足；基極與發射極接的電容C2，基極與集電極之間接的單個選頻器件是電感L，電感與電容是兩個電抗性質相反的器件，所以基反也是滿足的，圖2電路支流通路正常，又滿足射同基反的條件，所以是可以振蕩的。

　　再看圖3。放大器的組態雖然與圖2不同，按射同基反分析仍然滿足射同基反，直流通路正常，該電路也可以振蕩。如果用相位條件判別也是滿足的。

　　如果用相位條件來判斷圖2和圖3中兩個電路，可以得到：

　　注意觀察圖2和圖3，電容二點式電路中選頻網絡的2端是電容與電容的結點，1和3端是電容與電感的結點，所以分析電容三點式振蕩電路的相位條件時只需要看選頻網絡的2端是否直接或者通過一電阻與發射極(或者場效應管的源極)相連，l和3端是否直接或者通過一電阻與基極和集電極相連。圖2中符去掉基極電容Cb相位條件仍然滿足，電路只要振幅條件滿足仍可振蕩。
