三菱plc FX系列的定時器為通電延時定時器，其工作原理是，定時器線圈通電后，開始延時，待定時時間到，觸點動作;在定時器的線圈斷電時，定時器的觸點瞬間復位。
  但是在實際應用中，我們常遇到如斷電延時、限時控制、長延時等控制要求，這些都可以通過程序設計來實現。
  1、通電延時控制

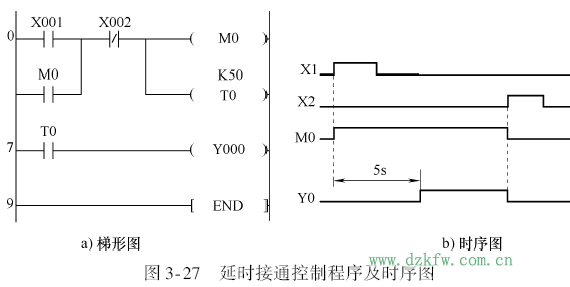

    延時接通控制程序如圖3-27所示。它所實現的控制功能是，X1接通5、后，Y0才有輸出。
    工作原理分析如下:
    當X1為0N狀態時，輔助繼電器M0的線圈接通，其常開觸點閉合自鎖，可以使定時器T0的線圈一直保持得電狀態。
    T0的線圈接通5s后，T0的當前值與設定值相等，T0的常開觸點閉合，輸出繼電器Y0的線圈接通。
    當X2為ON狀態時，輔助繼電器M0的線圈斷開，定時器T0被復位，T0的常開觸點斷開，使輸出繼電器Y0的線圈斷開。

  2、斷電延時控制
    延時斷開控制程序如圖3-28所示。它所實現的控制功能是，輸入信號斷開l0s后，輸出才停止工作。
    工作原理分析如下:
    當X0為ON狀態時，輔助繼電器M0的線圈接通，其常開觸點閉合，輸出繼電器Y3的線圈接通。但是定時器T0的線圈不會得電(因為其前面(圖)是斷開狀態)。
    當X0由ON變?yōu)镺FF狀態，(圖)都處于接通狀態，定時器T0開始計時。l0s后，T0的常閉觸點打開，M0的線圈失電，輸出繼電器Y0斷開。
     3、限時控制

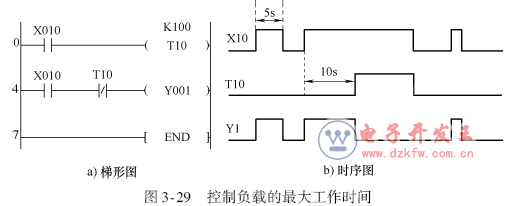

   在實際工程中，常遇到將負載的工作時間限制在規定時間內的控制。這可以通過如圖3-29所示的程序來實現，它所實現的控制功能是，控制負載的最大工作時間為l0s。

如圖3-30所示的程序可以實現控制負載的最少工作時間。該程序?qū)崿F(xiàn)的控制功能是，輸出信號Y2的最少工作時間為10s。
  4、長時間延時控制程序
    在PLC中，定時器的定時時間是有限的，最大為3276.7s，還不到lh。要想獲得較長時間的定時，可用兩個或兩個以上的定時器串級實現，或?qū)⒍〞r器與計數器配合使用，也可以通過計數器與時鐘脈沖配合使用來實現。

     (1)定時器串級使用
        定時器串級使用時，其總的定時時間為各個定時器設定時間之和。

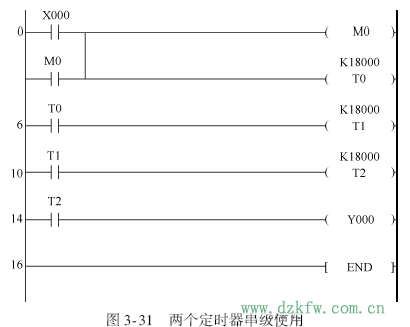

       圖3-31是用兩個定時器完成1.5h的定時，定時時間到，Y0得電。
     (2)定時器和計數器組合使用

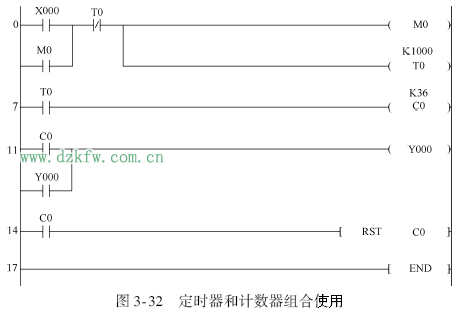

       圖3-32是用一個定時器和一個計數器完成1h的定時。
    當X0接通時，M0得電并自鎖，定時器T0依靠自身復位產生一個周期為100s的脈沖序列，作為計數器C0的計數脈沖。當計數器計滿36個脈沖后，其常開觸點閉合，使輸出Y0接通。從X0接通到Y(jié)0接通，延時時間為100s x 36 = 3600s，即1h。

    (3)兩個計數器組合使用

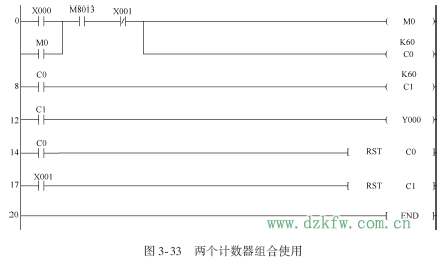

    圖3-33是用兩個計數器完成1h的定時。
    以M8013 (1s的時鐘脈沖)作為計數器C0的計數脈沖。當X0接通時，計數器C0開始計時。
    計滿60個脈沖(60s)后，其常開觸點C0向計數器C1發出一個計數脈沖，同時使計數器c0復位。
    計數器C1對c0脈沖進行計數，當計滿60個脈沖后，C1的常開觸點閉合，使輸出Y0接通。從X0接通到Y(jié)0接通，定時時間為60s x 60 = 3600s，即1h。

  5、開機累計時間控制程序

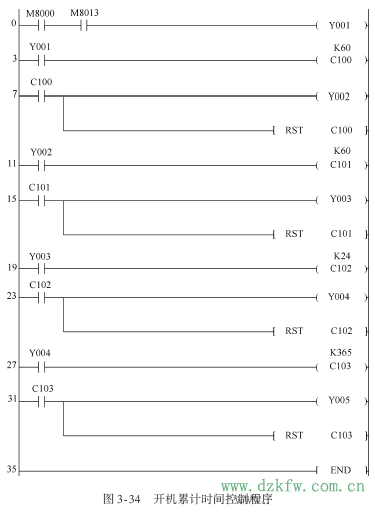

    PLC運行累計時間控制電路可以通過M8000, M8013和計數器等組合使用，編制秒、分、時、天、年的顯示電路。在這里，需要使用斷電保持型的計數器(C100~C199)，這樣才能保證每次開機的累計時間能計時，如圖3-34所示。
