LM393 是雙電壓比較器集成電路。
輸出負載電阻能銜接在可允許電源電壓范圍內的任何電源電壓上，不受 Vcc端電壓值的限制.此輸出能作為一個簡單的對地SPS開路(當不用負載電阻沒被運用)，輸出部分的陷電流被可能得到的驅動和器件的β值所限制.當達到極限電流(16mA)時，輸出晶體管將退出而且輸出電壓將很快上升

主要特點
該電路的特點如下：
工作溫度范圍:0°C -- +70°C
SVHC(高度關注物質):No SVHC (18-Jun-2010)
器件標號:393
工作電源電壓范圍寬，單電源、雙電源均可工作，單電源： 2～ 36V， 雙電源：±1～±18V；
消耗電流小， ICC=0.8mA；
輸入失調電壓小， VIO=±2mV；
共模輸入電壓范圍寬， VIC=0～VCC-1.5V；
輸出與TTL，DTL，MOS，CMOS 等兼容；
輸出可以用開路集電極連接“或”門；
表面安裝器件:表面安裝

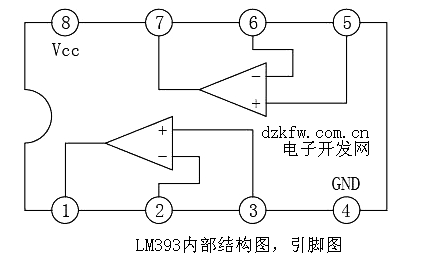

LM393結構圖
LM393內部采用雙列直插8腳塑料封裝（DIP8）和微形的雙列8 腳塑料封裝（SOP8）

LM393單限比較器電路
