NE5532/SE5532/SA5532/NE5532A/SE5532A/SA5532A是一種雙運放高性能低噪聲運算放大器。
相比較大多數標準運算放大器，如1458，它顯示出更好的噪聲性能，提高輸出驅動
能力和相當高的小信號和電源帶寬。這使該器件特別適合應用在高品質和專業音響設備，儀器和控制電路和電話通道放大器。如果噪音非常最重要的，因此建議使用5532A版，因?yàn)樗�能保證噪聲電壓指標。
特點介紹：
．小信號帶寬：10MHZ
 ．輸出驅動能力：600Ω，10V有效值
 ．輸入噪聲電壓：5nV/√Hz(典型值)
 ．直流 電壓增益：50000
 ．交流電壓增益：2200-10KHZ
 ．功率帶寬： 140KHZ
 ．轉換速率： 9V/μs
 ．大的電源電壓范圍：±3V-±20V
 ．單位增益補償

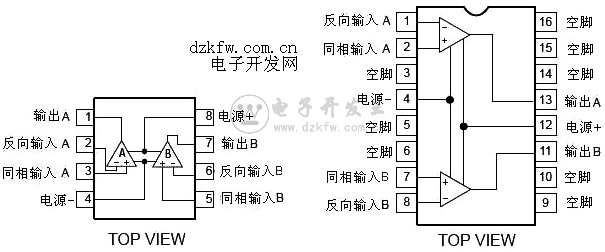

5532管腳圖：

   說到小功率的耳放，不得不提到20世紀的運放之皇NE5532，曾經出現在無數的優秀前級放大、調音電路之中，中頻溫暖細膩厚實，膽味十足，性價比很高!直到今天我們還能很容易地在一些中低檔的音響產品中找到它。由于其體積小、電路簡單，所以是講究實用性、低投入的動手派的首選。因?yàn)镹E5532從面世到如今已歷經數載，大家對其電路也非常熟悉，有著多種多樣的玩法。在此介紹的耳放的特點是簡單、功率小，側重的是制作的過程。
用NE5532小功率制作耳放 精巧


　　一、原理分析
　　NE5532是典型的雙極型輸入運算放大器，用單個NE5532組成的小功率電路有很多版本，本人通過不斷地對比和思考，對那些五花八門的電路圖作了修改，最終確定了原理圖(圖1)。放大倍數是由R3(R4)和R5(R6)來控制的，理論上說如果R3(R4)為1kΩ，R5(R6)為100kΩ，則其放大倍數為100倍，但對于耳放來說，這會引起自激，再說就算真的能達到100倍，效果也不可能好，所以這個電路用于前級時也最好別調成100倍。當然，對于耳放定2～3倍可以讓負反饋適量、音質柔和、清晰更通透，但放大倍數也不能太小，否則也會影響音質，大家可以反復調試，達到自己滿意的效果。筆者是將R3(R4)定為1kΩ，R5(R6)定為20 kΩ，即2倍。C5(C6)是輸入回路的對地通路，在用于耳放電路時應該加大，原理圖中的值為22 uF，但用于此耳放應該加大到100 uF。
　　在這里值得一提的是電源問題，如果你是使用的穩壓電源，要注意穩壓電源的濾波要給足，因?yàn)楸倦娐繁旧砭头浅：唵危�那么對元器件的選取就比較挑剔，建議在選材時盡量選擇質量好一點的元器件
