TDA7375中文資料：四聲道環繞立體聲功率放大電路TDA7375，廣泛應用于汽車音響電路中，亦應用于多媒體音響設備中。

單排雙列15腳封裝，輸出功率2x40W（MAX/4Ω）；2x35W/4ΩEIAJ；2x25W @4Ω,14.4V,1kHz,THD=10%。它具有以下特點：

    最少的外接元件
    無需外部消振電容">電容
    內部固定增益/26db btl
    開機無沖擊噪聲">噪聲
    dc-ac短路保護
    軟啟動電流流過的路叫做電路">電路
    內部過載超溫保護
    電池極性轉換電流流過的路叫做電路">電路
    把電能轉換成其他形式的能的裝置叫做負載">負載傳感電流流過的路叫做電路">電路

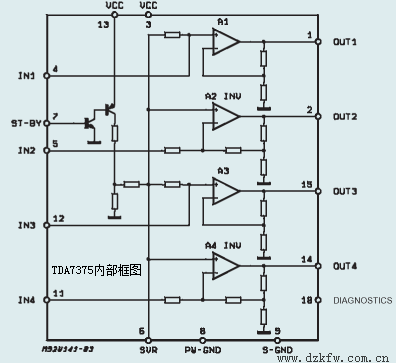

 TDA7375內部框圖：

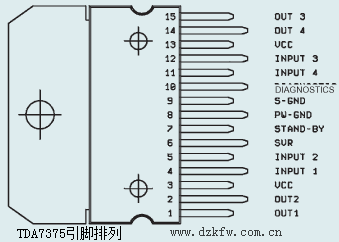

TDA7375引腳排列：

TDA7375應用電路：

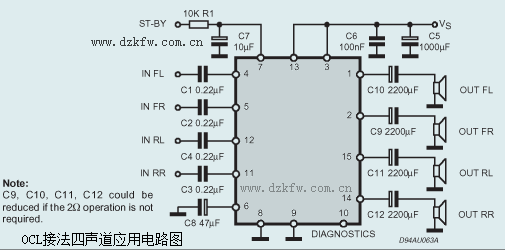

OCL接法四聲道應用電路圖

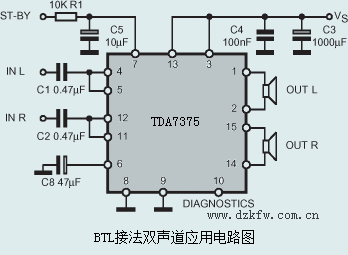

BTL接法雙聲道應用電路圖

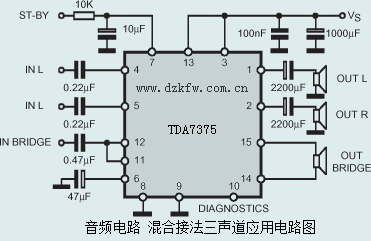

混合接法三聲道應用電路圖
