軸承部分的作用是支承泵軸并減小泵軸旋轉時的摩擦阻力。軸承按摩擦性質不同，可分為滾動軸承和滑動軸承。

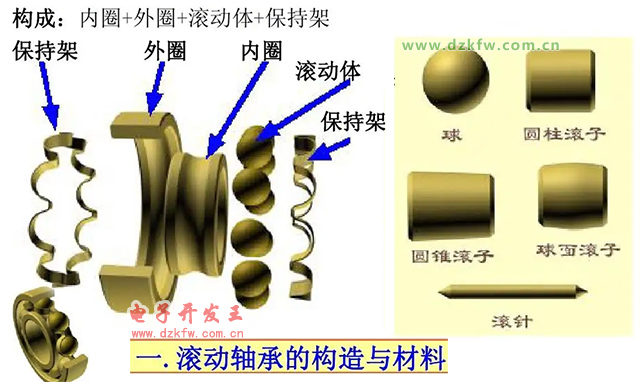

依靠滾動摩擦而工作的軸承稱為滾動軸承。典型的滾動軸承通常由內圈、外圈、滾動體和保持架4個元件組成，如圖1所示。內圈裝在軸頸上，外圈裝在機架的軸承孔內。通常是內圈隨軸頸旋轉而外圈固定，但也有的是以外圈旋轉而內圈固定的。當內、外圈相對轉動時，滾動體就在內、外圈的滾道中滾動。保持架的作用是把滾動體均勻地隔開。滾動體則是軸承中形成滾動摩擦不可缺少的零件。常用的滾動體有球、短圓柱滾子、長圓柱滾子、螺旋滾子、圓錐滾子、球面滾子與滾針7種形式，如圖2所示。

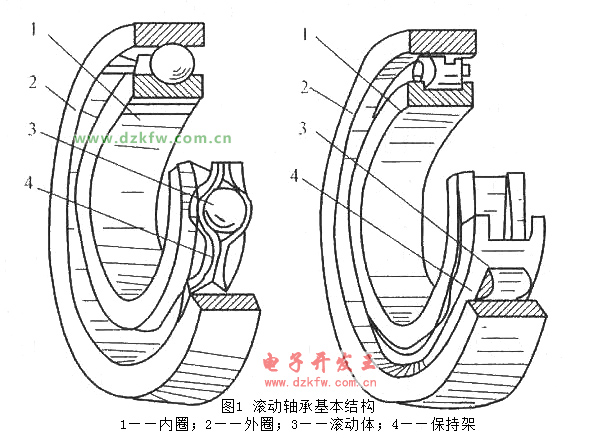

圖1 滾動軸承基本結構

1——內圈；2——外圈；3——滾動體；4——保持架

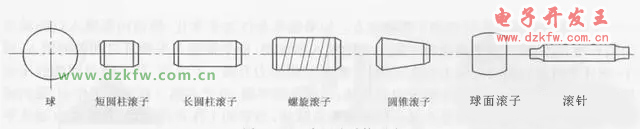

圖2 常用滾動體形式

滾動軸承的類型很多，并且是標準件，作為使用者主要是通過熟悉類型、標準及其應用特點來合理選用。按照軸承能承受外載荷的方式不同，滾動軸承主要分為：

（1）向心軸承：主要承受徑向載荷，或同時承受較小的軸向載荷，如圖3（a）所示。

（2）推力軸承：只能承受軸向載荷，如圖3（b）所示。

（3）向心推力軸承：能同時承受徑向、軸向載荷，如圖3（c）所示。

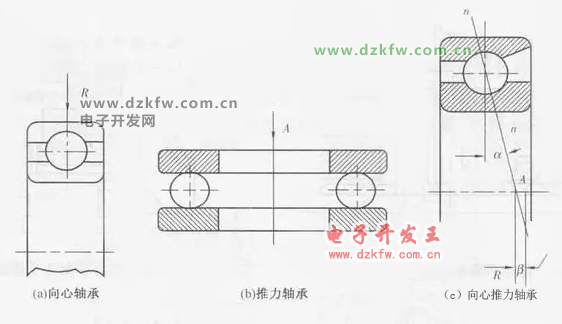

圖3 滾動軸承類型

滾動軸承使用維護方便，工作可靠，啟動性能好，在中等速度下承載能力較高。與滑動軸承比較，滾動軸承的徑向尺寸較大，減振能力較差，高速時壽命低，聲響較大。

滾動軸承的失效形式是疲勞點蝕和塑性變形，要延長其使用壽命并保持其旋轉精度，在離心泵運轉過程中應及時對軸承進行維護，采用合理的潤滑和密封，并經常檢查潤滑油和密封。
