變頻器可分為電壓型和電流行兩種變頻器。電壓型是將電壓源的直流變換為交流的變頻器，直流回路的濾波是電容。電流型是將電流源的直流變換為交流的變頻器，其直流回路濾波是電感。是整流器，整流器，逆變器。而變頻器的主電路由整流器、平波回路和逆變器三部分構(gòu)成，將工頻電源變換為直流功率的“整流器”，吸收在變流器和逆變器產(chǎn)生的電壓脈動的“平波回路。

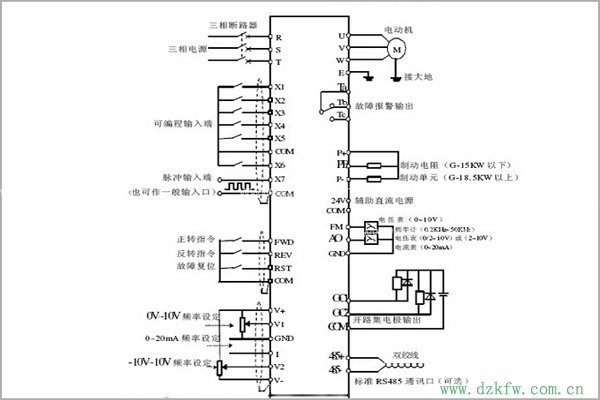

變頻器接線圖
上圖是一副變頻器接線圖。在變頻器的安裝中，有一些問題是需要注意的。例如變頻器本身有較強的電磁干擾，會干擾一些設備的工作，因此我們可以在變頻器的輸出電纜上加上電纜套。又或變頻器或控制柜內(nèi)的控制線距離動力電纜至少100mm等等。
