鍵盤

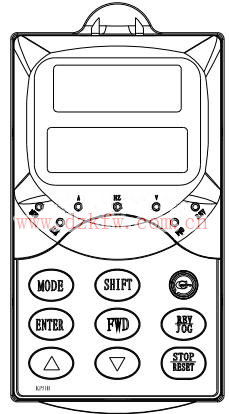

變頻器控制面板上都有這樣幾個按鈕“FWD” “REV” “STOP”
“FWD”為正傳啟動鍵，按下為正傳啟動。
“REV”為反轉(zhuǎn)啟動鍵，按下為反傳啟動。
“STOP”為停止鍵，按下為停機。
二、端子方式啟動：

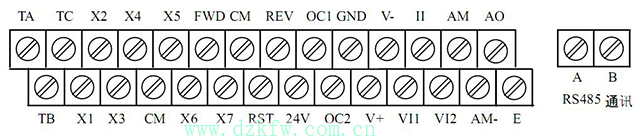

端子排列圖
將變頻器的控制端子FWD與COM短接時正傳啟動，斷開停機。
將變頻器的控制端子REV與COM短接時正反轉(zhuǎn)，斷開停機。

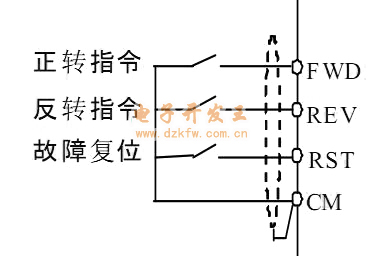

端子啟動接線圖
三、通訊方式啟動：
plc編程通過RS485端子控制變頻器啟動。

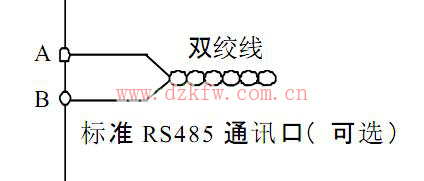

通訊接線圖
