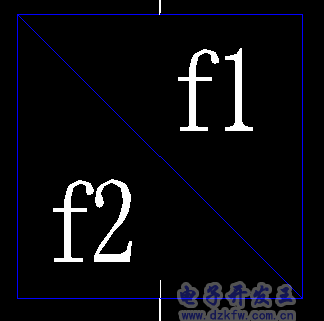

變頻器電氣圖形符號

變頻電機與工頻電機在符號上沒區(qū)別。

變頻器（Variable-frequency Drive，VFD）是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠內部IGBT的開斷來調整輸出電源的電壓和頻率，根據(jù)電機的實際需要來提供其所需要的電源電壓，進而達到節(jié)能、調速的目的，另外，變頻器還有很多的保護功能，如過流、過壓、過載保護等等。隨著工業(yè)自動化程度的不斷提高，變頻器也得到了非常廣泛的應用。
