本人是搞弱電的，除了電機柜需要配銅排或者比較粗的電纜外都不怎么關注強電，但是又一次遇到一個工廠三相不平衡，零線帶電，造成電機柜上的指示燈特別亮，于是乎去了解了一下工廠的供電系統TN-S，今天我們來聊聊工廠的供電是怎么供的，有不對的地方還望指正。
說起TN-S很多人可能不太熟悉，但是我說三相五線制是不是忽然感覺很親切了。我們知道三相五線制是3個相線加地線和零線，3相就是ABC三相，那么地線PE和零線N是怎么來的呢？我們都知道變電所過來的是三相電，經過變壓器降壓后才變成線電壓380v。那么地線PE和零線N呢。零線N就是三相線的中性點引出的線，地線就從大地里引出的線。說的很粗糙，我們先說一下什么叫TN-S。TN-S中的T代表中性點直接接地，N-S代表工作零線 N 和專用保護線 PE 嚴格分開。合起來就是，TN-S是中性點接地，工作零線 N 和專用保護線 PE 嚴格分開的供電系統。

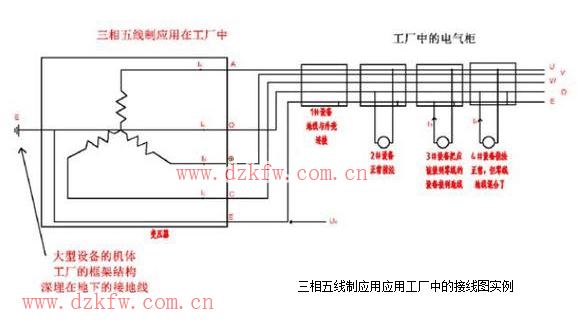

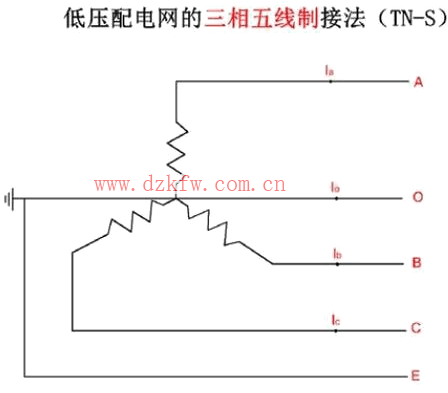

我們都知道，我們現場的零線和地線用萬能表量通斷是通的，這是為什么呢？這似乎與上文說的地線和零線嚴格分開不符。我們先來看張圖


TN-S結構圖1


TN-S結構圖2
其實，零線N和地線PE在接地一端是連在一起的。為什么要這樣，我們來繼續說。這么做當然有它的作用，前面我們也提到了在TN-S系統中，零線N和地線PE是需要嚴格分開的。在供電系統中非常重要的一點就是安全，怎么來防治觸電，對人進行觸電保護。（diangon.com版權所有）大家都知道，對設備進行接地嘛。是的沒錯，接地。TN-S系統中是怎么保護接地的呢?在現場干過活的都知道，電機上的接地線會連在電機柜中的地線PE上。這樣做的目的就是漏電保護，一旦電機漏電，因為地線PE是和零線N相通的，直接造成短路，跳閘，保險絲熔斷，這樣就切斷了電源。
還有一個問題，既然地線PE和零線N是相通的，電氣人員能不能將它們隨便接，反正是相通的嘛。請?zhí)貏e的注意，千萬不要把它們當做是相同的線。如果你把地線PE當零線N用了，它就失去了身為地線PE的作用,地線PE的作用有2個：
1，保護操作人員安全（設備都接在地線上使各設備等電勢且為0）
2，消耗掉感應電（很多干擾情況我們需要接地把感應電消耗掉，比如屏蔽雙絞線接地）
如果你把它當做零線來用，使它帶電流了，反而使接在它上面的各設備帶了電壓，形成了干擾而且還不安全。所以，正規的做法是嚴格的把它們分開使用。
最后說一點，三相不平衡會使零線帶電，造成的后果就會使電氣柜上的指示燈微亮（當然和指示燈的品質也有關系），很多地方都遇到了這種情況，也沒找到什么好方法，有解決的麻煩告知一下，感激不盡。
其實，除了TN-S這種三相五線制供電，還有TN-C三相四線制的供電和TT供電系統，但是TN-S這種供電方式是最普遍的，其它的形式有興趣的可以自己去了解。這里就不說了。
