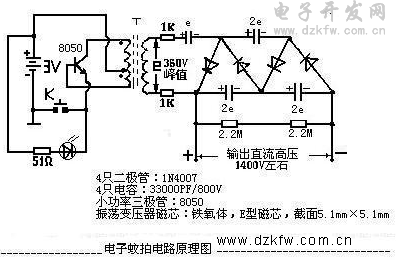

（一）該電路圖是測繪下來的常用典型電子蚊拍電路；
（二）振蕩變壓器∶線圈用絕緣漆封死，沒法知道圈數(shù)，盼高手提供圈數(shù)，謝謝！
振蕩變壓器輸出為交變電壓，峰值約350V。
（三）振蕩晶體管∶由于所用管子的電流放大系數(shù)參差不齊，若在使用時，手感管子發(fā)熱勵害，可在基極串接一只100歐左右電阻限制基極電流，即可降溫。
（四）整流部分∶4倍壓半波整流電路，輸出直流高壓約1.4KV左右。

圖 電蚊拍電路圖
