雙端輸出時

在圖1差分式放大電路中

盡管在實際情況下，要做到兩管電路完全對稱是比較困難的，但輸出漂移電壓仍將大大減小。

圖1

單端輸出時

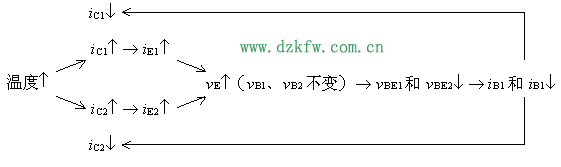

抑制零點漂移的作用也可以從另一方面來理解。由BJT的工作特性我們知道，溫度升高時，集電極電流會增加。由于電路中R_e的存在，將對電路產生如下影響：

.

圖2

以上過程類似于分壓式射極偏置電路的溫度穩定過程。所以，即使電路處于單端輸出方式時，仍有較強的抑制零漂能力。 但由于R_e上流過兩倍的集電極變化電流，其穩定能力比射極偏置電路更強。

關鍵

R_e越大，抑制零漂能力越強。圖2中發射極采用電流源電路，其等效電阻更大，所以有更強的抑制零漂能力。

由于溫度變化或電源電壓波動，會對兩管集電極電流產生相同的影響，其效果相當于在兩個輸入端加入了共模信號。因此，當提高電路的共模抑制比時，也就提高了抑制零漂的能力。
