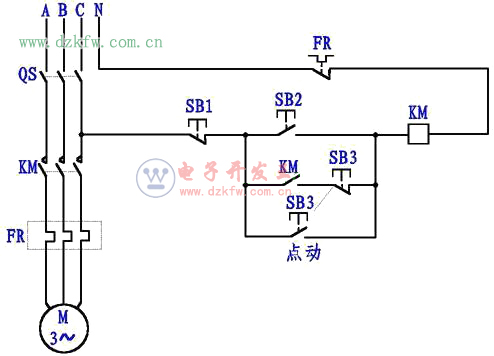

圖1

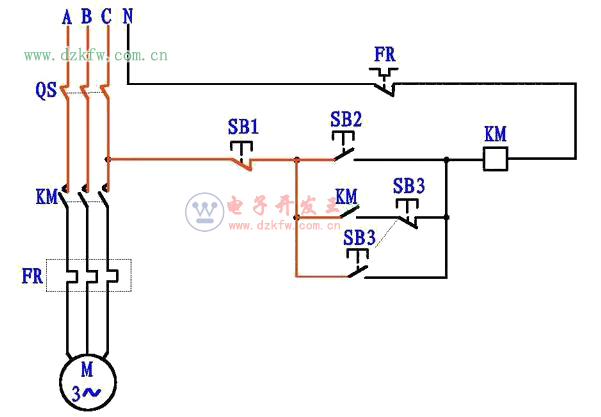

圖2，如果給圖中帶電部分標上紅色，沒合斷路器QS之前如圖2。

圖2

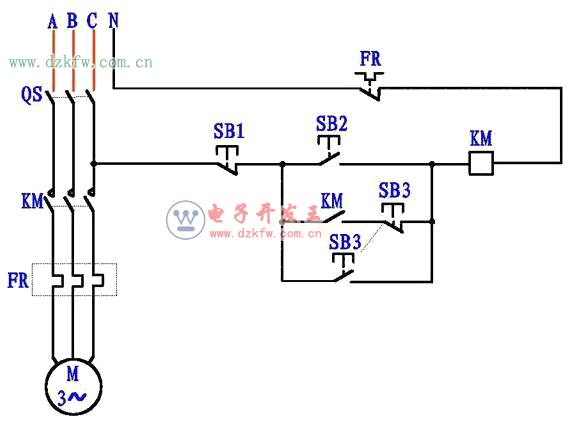

圖3，合上斷路器QS。

圖3

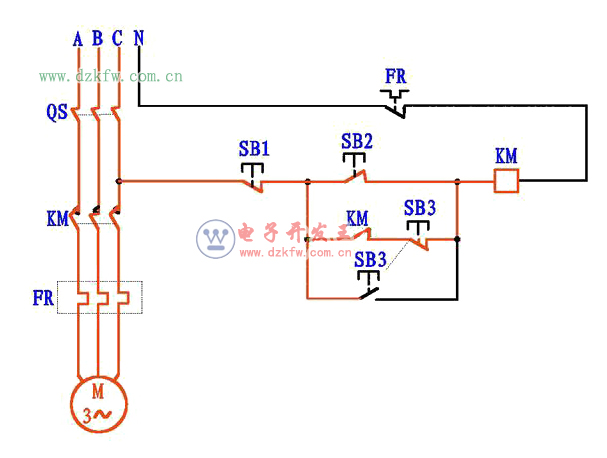

圖4，連續運行，按下SB2按鈕，KM線圈得電吸合，KM常開輔助觸點閉合，電流通過KM常開點和SB3常閉點使接觸器自鎖，電機連續運行。

圖4

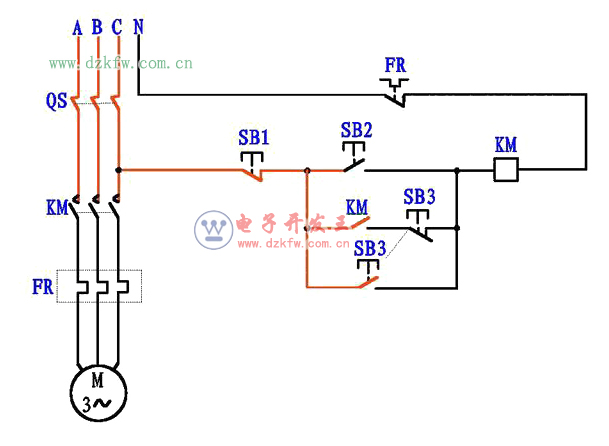

圖5，點動運行，按下SB3按鈕，KM得電吸合，但由于SB3常閉點斷開，接觸器不能自鎖。

圖5
松開SB3按鈕，SB3常閉點恢復閉合以前，接觸器已經釋放，KM常開觸點斷開，電機停止。如圖6。

圖6
