今天分享的內容是 電動機如何實現正反轉循環運行，下面的電路就是實現電機正反轉循環運行的電路圖：

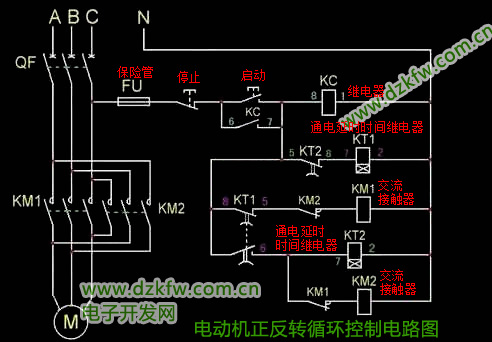

電動機正反轉循環運行原理圖
1.電路組成：
①主電路，QF斷路器是主電路和控制電路的總開關，起隔離電源和短路保護作用。KM1和KM2交流接觸器主觸點，串聯在主電路中，交替接通斷開，控制電動機正反轉循環運行。
② 控制電路，控制電路由繼電器KC,'時間繼電器KT1，時間繼電器KT2.，交流接觸器線圈常閉觸點及熔斷器FU 組成 ，通過與交流接觸器線圈串聯的時間繼電器延時 觸點的通斷，控制兩個交流接觸器線圈回路交替接通，控制主電路中接觸器主觸點交替接通，熔斷器FU 對控制電路起短路保護作用。
2.動作過程：
按下啟動按鈕，繼電器KC線圈得電，KC常開觸點閉合并鎖定在閉合位置。
由于KC常開觸點閉合，KT1和KM1線圈回路
被接通，時間繼電器KT1和交流接觸器KM1線圈得電，KM1主觸點閉合 ，電動機正轉，同時串聯在KM2線圈回路的常閉觸點KM1斷開，（目的是電動機正轉時反轉接觸器KM2不能得電)；KT1串聯在KM1和KM2線圈回路的延時觸點按設置的時間開始計時。
KT1延時觸點到達設定時間時，延時斷開觸點斷開，延時閉合觸點閉合，KM1線圈失電，正轉接觸器主觸點斷開，串聯在KM2線圈回路的常閉觸點KM1復位，同時，KT1延時閉合觸點閉合，KM2線圈和時間繼電器KT2線圈得電，
KM2主觸點閉合，電動機反轉，串聯在KM1線圈回路的常閉觸點KM2斷開，不讓KM1和KM2線圈同時得電，防止短路故障發生。串聯在KT1線圈回路的時間繼電器延時斷開觸點KT 2開始計時。
當KT2延時斷開觸點到達設定時間時，延時斷開觸點斷開，KT1線圈失電，KT1的兩個延時觸點復位，KM2和KT1線圈失電，KM2主 觸點斷開，串聯在KM1線圈回路的常閉觸點KM2復位，串聯在KT1線圈回路的延時斷開觸點KT2復位，交流接觸器線線圈KM1和時間繼電器KT1線圈又一次得電，延續上次的動作過程，如果不按停止按鈕，將一直重復下去。
按下停止按鈕，繼電器KC 線圈失電，常開觸點KC復位,電路恢復到初始狀態。
從上面的分析還可以看出，時間繼電器KT1設置時間，就是電動機正轉時間，時間繼電器KT2設置時間是電動機反轉時間。
