今天我們給大家講解滑柱式的電磁閥，滑柱式是氣動行業中應用最廣泛的種類，大家一定要著重對待喲。
滑柱式電磁閥

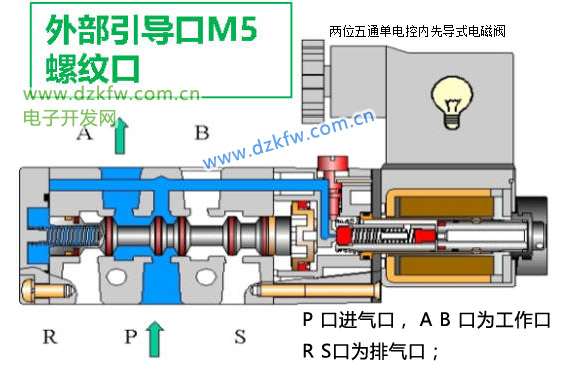

滑柱式電磁閥也分為兩種，其根據先導氣體的來源分為 內先導電磁閥 和 外先導電磁閥；以兩位五通單電控內先導式電磁閥為例，我們先來講解一下內先導滑柱式電磁閥的原理：
P 口進氣口 A B 口為工作口
R S口為排氣口；
①P口入口進氣，在彈簧力的作用下，閥芯居于右側，默認A口出氣，P口氣體經內部氣體通道流至引導本體火山口處，被止瀉墊封住，當線圈通電時，電生磁，在磁場的作用下，動鐵芯與靜鐵芯吸合使火山口開放，先導氣體釋放，來推閥芯，閥芯克服彈簧力左移，閥芯切換，A口出氣變?yōu)锽口出氣；斷電，磁場消失，動鐵芯在彈簧力的作用下復位，封死火山口，之前被釋放的氣體通過線圈螺帽溢流孔泄掉；
②P口壓力至少1.5Bar，若使用壓力過低，閥芯會存在推不動可能性，若低壓或者負壓使用，產品將無法使用；
再來說下外先導滑柱式電磁閥的原理：
外部先導式電磁閥，先導氣體不從P口引入，而是從單獨的M5螺紋口引入，此引導口進氣壓力必須高于0.15MPa，且需要一直存在的，以便電磁閥能夠正常切換換向，外部先導滑柱式電磁閥不限定入口，工作口，排氣口，按照機能符號標識都可正常工作
這里說一下滑柱式電磁閥使用注意事項：
① 若進氣P口壓力過低或者用閥來控制真空氣體的通斷，可以選擇外部引導滑柱式閥產品，前提是現場有正壓（超過1.5Bar）的壓力，若沒有正壓氣源，必須選擇直動式閥產品控制，即所謂的零壓力啟動產品；
②外部引導閥外觀和常規內先導電磁閥外觀區別在于外引導電磁閥本體上有M5螺紋孔，需要補充訂購 M5快插接頭；
今天就先給大家分享到這里，下一期宗風會繼續滑柱式電磁閥基本知識的講解。喜歡的朋友可以給宗風點贊，收藏轉發加以支持，關注宗風后，可以第一時間收到宗風的更新喲，非常感謝！
